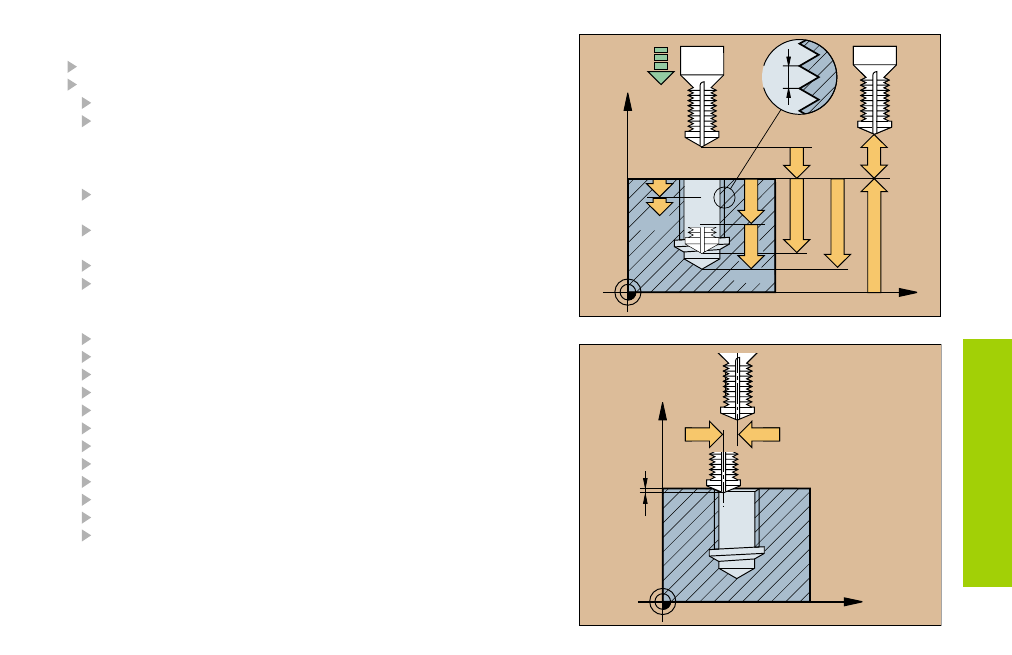

FRESADO DE ROSCA TALADRADA (264)
Pretaladrado en el centro del taladro con R0
CYCL DEF: Seleccionar el ciclo 264 FRESADO ROSCA TALADRADA
Diámetro nominal de la rosca: Q335
Paso de roscado: Q239
El signo determina si el roscado es a derechas o a izquierdas:
• Roscado a derechas: +
• Roscado a izquierdas: –
Profundidad de roscado: distancia entre la superficie de la pieza y el final
de la rosca: Q201
Profundidad de taladrado: distancia entre la superficie de la pieza y
la base del taladro: Q356
Avance para posicionamiento previo: Q253
Tipo de fresado: Q351
• Sincronizado: +1
• A contramarcha: –1
Aproximación en profundidad: Q202
Distancia de parada arriba: Q258
Profundidad de taladrado hasta el arranque de viruta: Q257
Retroceso en el arranque de viruta: Q256
Tiempo de espera abajo: Q211
Profundidad de introducción en la superficie: Q358
Desviación al profundizar en la superficie: Q359
Distancia de seguridad: Q200
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Avance al profundizar: Q206
Avance de fresado: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359 Q359
Q358
