Ciclos
SL

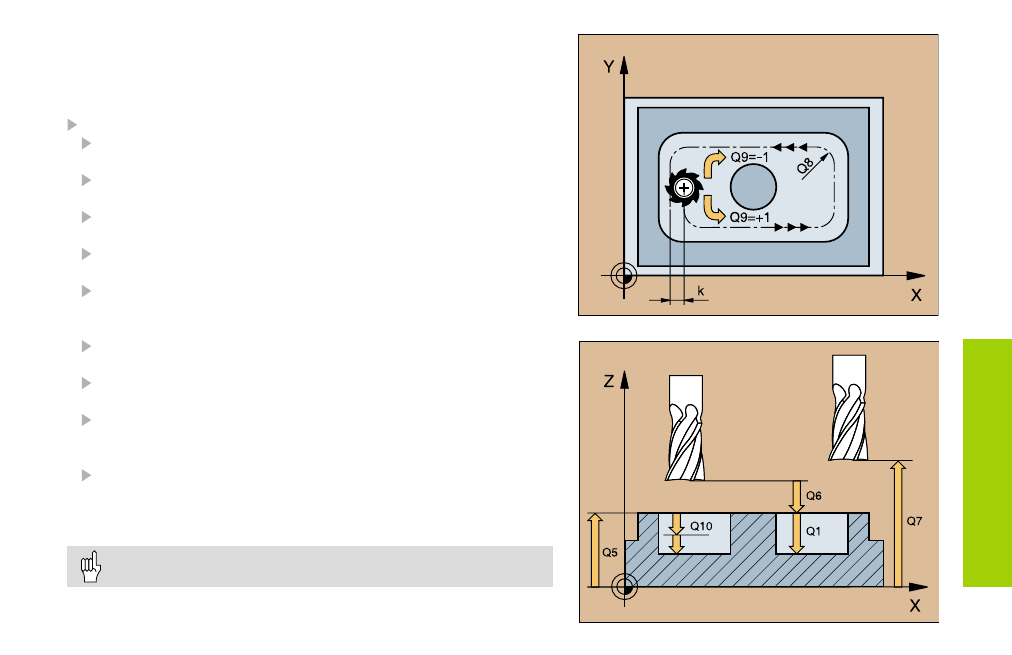

DATOS DEL CONTORNO (20)
En el ciclo 20 DATOS DEL CONTORNO se determinan los datos del
mecanizado para los ciclos 21 a 24.
CYCL DEF: seleccionar el ciclo 20 DATOS DEL CONTORNO
Profundidad de fresado Q1:
distancia superficie de la pieza – base de la cajera; incremental
Factor de solapamiento Q2:
Q2 x radio de la herramienta para la aproximación lateral k
Sobremedida acabado lateral Q3:
sobremedida para el acabado de las paredes de la cajera/isla
Sobremedida acabado profundidad Q4:
sobremedida para el acabado de la base de la cajera
Coord. superficie de la pieza Q5:
coordenadas de la superficie de la pieza referidas al punto cero
actual; absoluto
Dist. de seguridad Q6:
distancia de herramienta a superficie de la pieza, incremental
Altura de seguridad Q7:
altura a la que no se puede producir una colisión con la pieza
Radio de redondeo interior Q8:
radio de redondeo de la trayectoria del punto central de la
herramienta en las esquinas interiores
Sentido del giro? Horario = –1 Q9:
• en sentido horario
Q9 = –1
• en sentido antihorario Q9 = +1
¡El ciclo 20 DATOS DEL CONTORNO se activa desde su def.!
