82
Ciclos
transformación
coordenadas

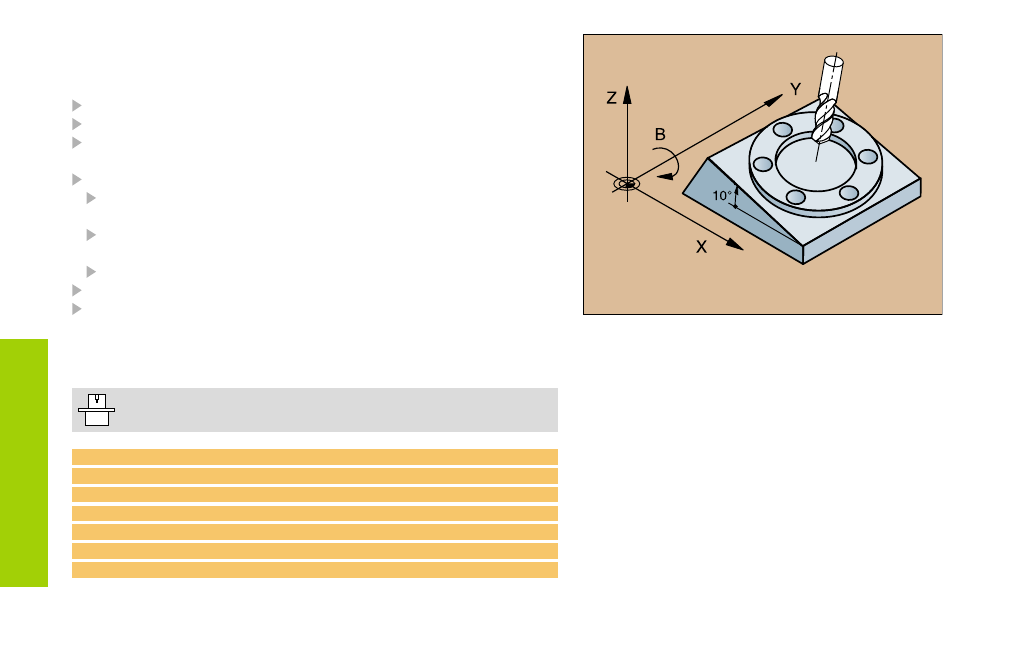

PLANO INCLINADO (19)
El ciclo 19 PLANO INCLINADO DE MECANIZADO facilita el trabajo con
cabezales basculantes y/o mesas basculantes.
Llamada a la herramienta
Retirar la herramienta en el eje de la hta. (evita colisiones)
Si es preciso posicionar los ejes giratorios con una frase L sobre el
ángulo deseado
CYCL DEF: Seleccionar el ciclo 19 PLANO DE MECANIZADO
Introducir el ángulo de inclinación del eje correspondiente o del
ángulo en el espacio
Si es preciso introducir el avance de los ejes giratorios en el
posicionamiento automático
Si es preciso introducir la distancia de seguridad
Activar la corrección: desplazar todos los ejes
Programar el mecanizado como si el plano no estuviese inclinado
Anular el ciclo PLANO INCLINADO DE MECANIZADO:
Nueva definición del ciclo con ángulo de inclinación 0.
¡El TNC y la máquina deben estar ajustados por el constructor
para poder utilizar el PLANO INCLINADO!
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 PLANO DE MECANIZADO
8 CYCL DEF 19.1 B+10 C+90
9 L Z+200 R0 F1000
10 L X-50 Y-50 R0
