93
Digitalización
Ciclo de digitalización LINEA (18)

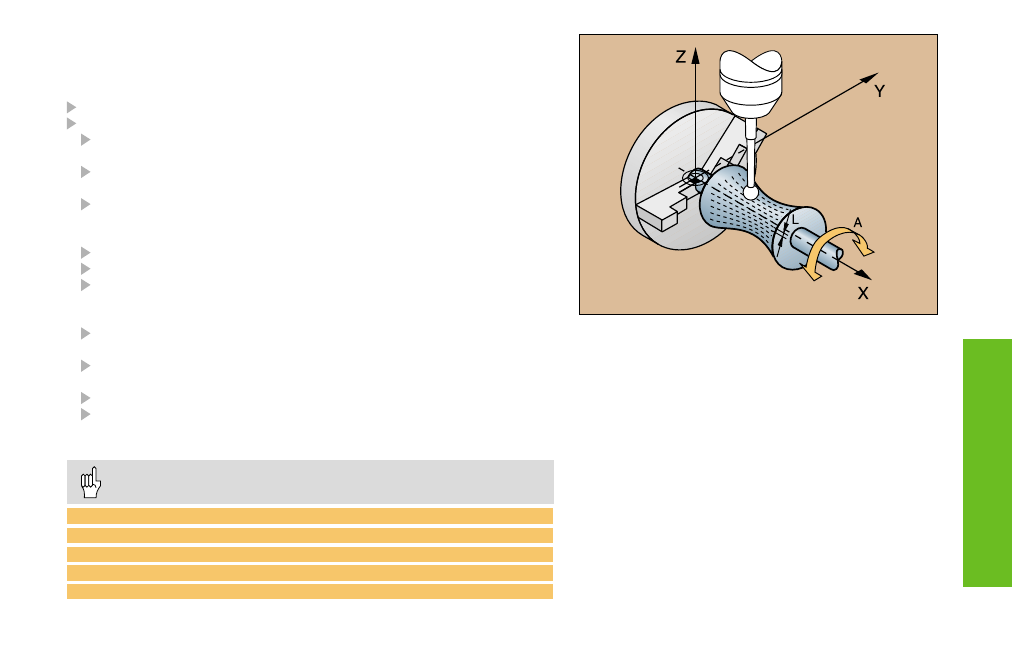

Con el ciclo 18 LINEA se puede digitalizar una pieza 3D por líneas.
Empleo fundamental: digitalización con ejes basculantes
Definir el ciclo 5 CAMPO o el ciclo 15 CAMPO
TOUCH PROBE: seleccionar el ciclo 18 LINEA
Dirección de lineas: eje de coordenadas del plano de meca-
nizado, paralelo al cual se desplaza el palpador
Angulo de palpación: dirección de desplazamiento del
palpador en relación a la dirección de lineas
Altura para la reducción del avance: coordenada en el eje de la
herramienta, en la cual el TNC conmuta al principio de cada línea de
marcha rápida a avance de palpación.
Avance F: avance de digitalización máximo
Avance min.: avance de digitalización para la primera línea
Reducción del avance en esquinas: distancia en las esquinas
pronunciadas en las cuales el TNC empieza a reducir el avance
de digitalización
Distancia entre lineas min.: desviación mínima del palpador
al final de una línea de nivel en zonas planas del contorno
Distancia entre líneas y dirección: desviación del palpador,
cuando éste alcanza de nuevo el pto. inicial de una línea de nivel
Distancia entre puntos max.
Valor de tolerancia: el TNC suprime la memorización de
puntos, mientras la distancia a una recta definida por los dos
últimos puntos, sea menor al valor de tolerancia.
¡La distancia entre lineas y distancia entre puntos max. no
pueden ser más de 20 mm!
10 TCH PROBE 18.0 LINEA
11 TCH PROBE 18.1 DIRECCION X
ANGULO:+0 ALTURA:+125
12 TCH PROBE 18.2 F1000
FMIN 400 DIST. 0.5
DIST.L.MIN.:0.2 DIST.L.:0.5 DIST.P.:0.5 TOL:0.1
