Cajeras,
islas
y
ranuras
RANURA CON INTRODUCCION PENDULAR (210)
¡El diámetro de la fresa no puede ser mayor a la anchura
de la ranura ni menor a un tercio de la misma!

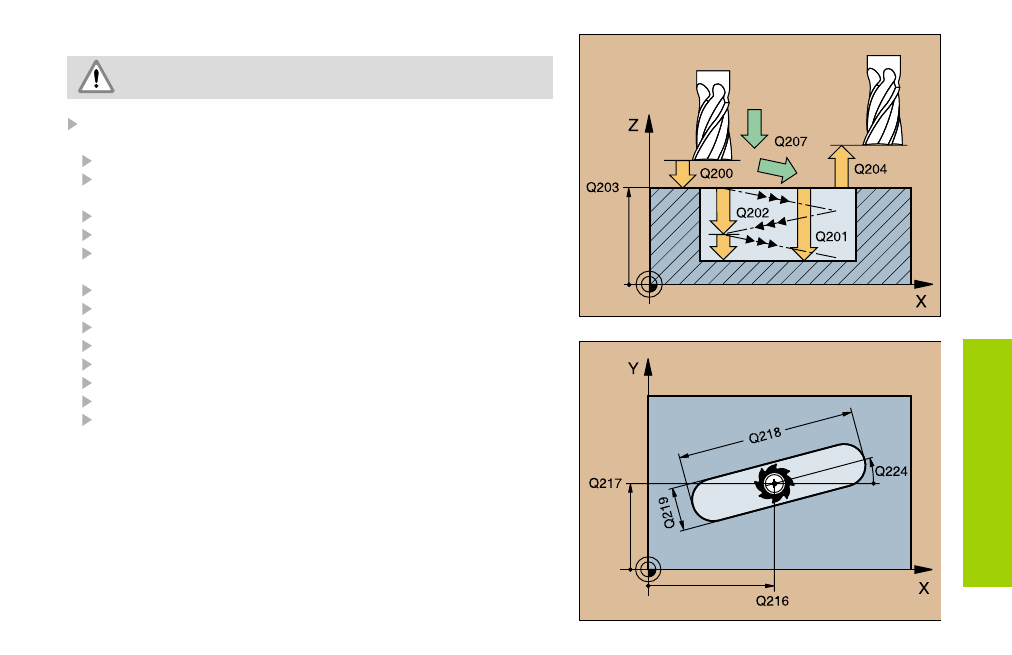

CYCL DEF: seleccionar el ciclo 210 RANURA CON INTRODUCCION
PENDULAR
Distancia de seguridad: Q200
Profundidad: distancia entre la superficie de la pieza y la base
de la ranura: Q201
Avance para fresado: Q207
Profundidad de pasada: Q202
Tipo de mecanizado (0/1/2): desbaste y acabado, sólo
desbaste o sólo acabado: Q215
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Centro 1er eje: Q216
Centro 2º eje: Q217
Longitud 1er lado: Q218
Longitud 2º lado: Q219
Angulo de giro según el cual se gira toda la ranura: Q224
Aproximación para el acabado: Q338
El TNC posiciona la herramienta automáticamente en el eje de la
misma y en el plano de mecanizado. En el Desbaste la herramienta
penetra en la pieza de forma pendular de un extremo a otro de la
ranura. Por ello no es necesario el Pretaladrado.
