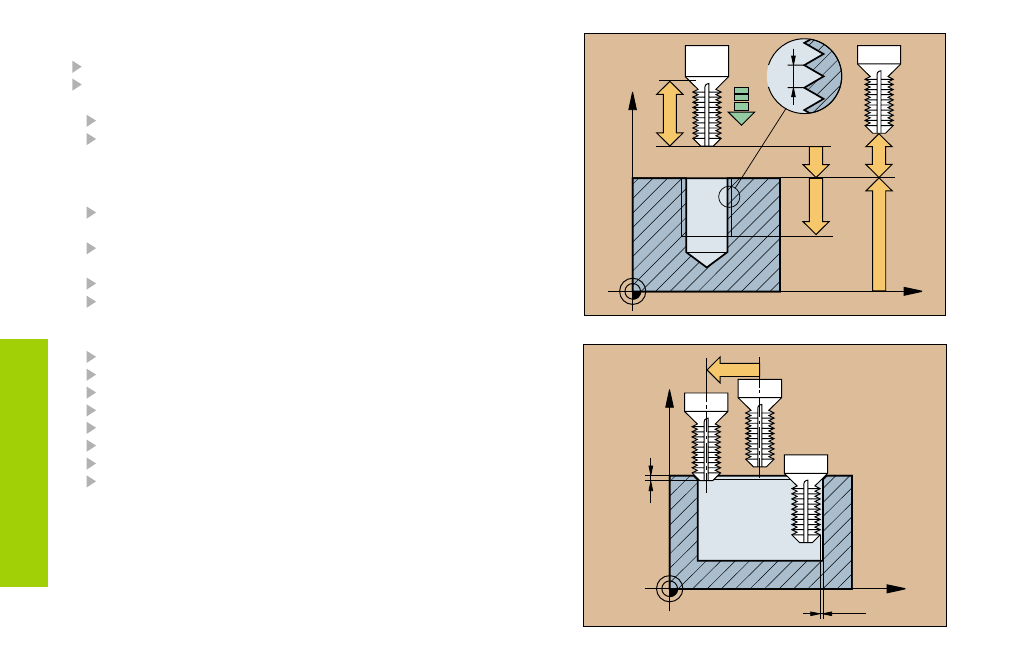

FRESADO DE ROSCA AVELLANADA (263)
Posicionamiento previo en el centro del taladro con R0
CYCL DEF: Seleccionar el ciclo 263 FRESADO DE ROSCA
AVELLANADA
Diámetro nominal de la rosca: Q335
Paso de roscado: Q239
El signo determina si el roscado es a derechas o izquierdas
• Roscado a derechas: +
• Roscado a izquierdas: –
Profundidad de roscado: Distancia entre la superficie de la pieza y el
final de la rosca: Q201
Profundidad de introducción: distancia entre la superficie de la pieza
y la base del taladro: Q356
Avance para posicionamiento previo: Q253
Tipo de fresado: Q351
• Sincronizado: +1
• A contramarcha: –1
Distancia de seguridad: Q200
Distancia de seguridad lateral: Q357
Profundidad de introducción en la superficie: Q358
Desviación al profundizar en la superficie: Q359
Coord. de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Avance al profundizar: Q254
Avance de fresado: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
