Bases
Bases
Programas/ficheros
Véase "Programación, Gestión de ficheros".
El TNC memoriza los programas, tablas y textos en ficheros.
La denominación del fichero tiene dos componentes:
ROSCADO.H
Nombre del fichero Tipo de fichero
longitud máxima:
véase tabla dcha.
16 signos
Abrir un nuevo programa de mecanizado
Seleccionar el directorio donde se memoriza el programa
Introducir el nombre del fichero con el tipo de fichero
Seleccionar la unidad de medida (mm o pulgadas)

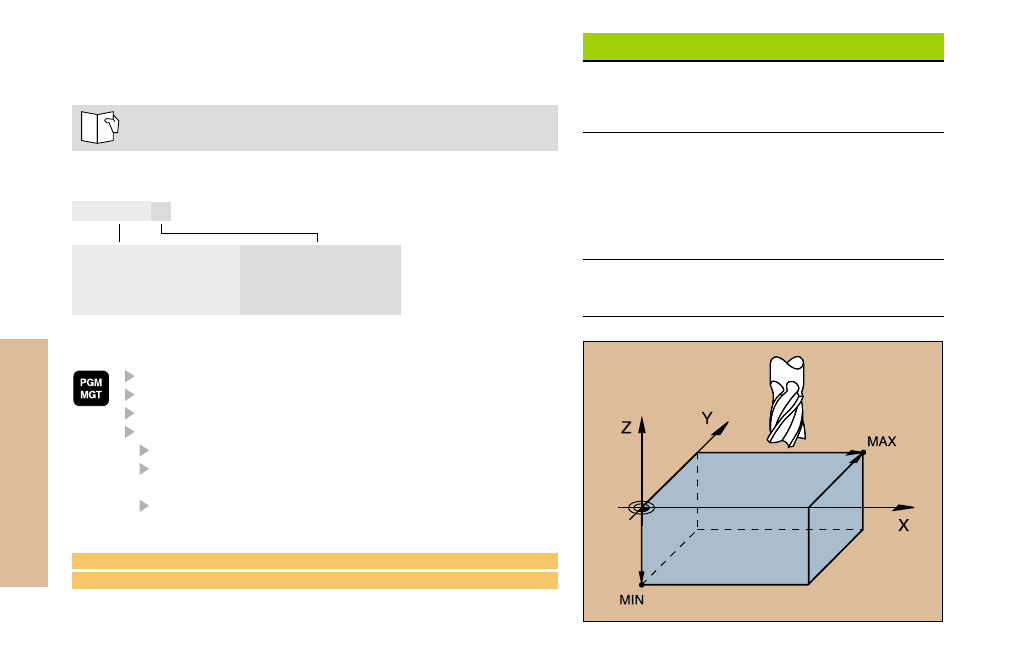

Determinar el bloque (BLK-Form) para el gráfico:
Indicar el eje de la herramienta
Coordenadas del punto MIN:
la coordenada X-, Y- y Z-menor
Coordenadas del punto MAX:
la coordenada X-, Y- y Z-mayor
Tipo fichero
.H
.I
.T
.D
.P
.CDT
.PNT
.A
Ficheros en el TNC
Programas
• en formato HEIDENHAIN
• en formato DIN/ISO
Tablas para
• Herramientas
• Cero piezas
• Palets
• Datos de corte
• Coordenadas
Textos como
• Ficheros ASCII
1 BLK FORM 0.1 Z X+0 Y+0 Z-50
2 BLK FORM 0.2 X+100 Y+100 Z+0
