HEIDENHAIN TNC 426 (280 476) Pilot Manual del usuario
Página 72
73
Ciclos
SL
CILINDRO (27)
¡El ciclo precisa de una fresa con dentado frontal cortante en
el centro (DIN 844)!

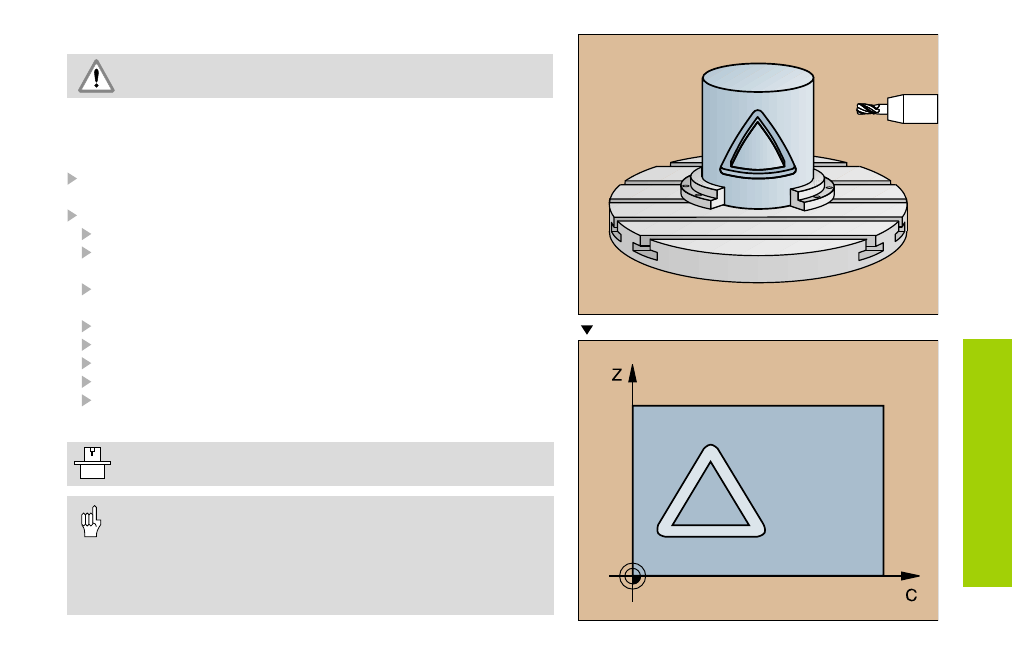

Con el ciclo 27 CILINDRO se puede realizar en un cilindro, el desarrollo
del contorno definido de dicho cilindro.
Definir el contorno en un subprograma y determinarlo a través del
ciclo 14 CONTORNO
CYCL DEF: seleccionar el ciclo 27 CILINDRO
Profundidad de fresado Q1
Sobremedida acabado lateral Q3:
sobremedida del acabado (introducir Q3>0 o Q3<0)
Distancio de seguridad Q6:
sistancia entre la herramienta y la superficie de la pieza
Profundidad de pasada Q10
Avance al profundizar Q11
Avance del fresado Q12
Radio del cilindro Q16: radio del cilindro
Tipo de cota grado=0 mm/pul=1 Q17:
coordenadas del subprograma en grados o mm
• ¡El constructor de la máquina tiene que preparar el TNC y la
máquina para poder utilizar el ciclo CILINDRO!
• ¡La pieza debe ajustarse y centrarse!
• ¡El eje de la herramienta debe estar perpendicular al eje de la
mesa giratoria!
• ¡El ciclo 14 CONTORNO sólo puede tener un nº de Label!
• ¡El subprograma puede tener un máximo de 128 frases
lineales!
Desarrollo
