HEIDENHAIN TNC 426 (280 476) Pilot - Manual (Página 48)

49
Ciclos
para
realizar
taladros
y
roscas

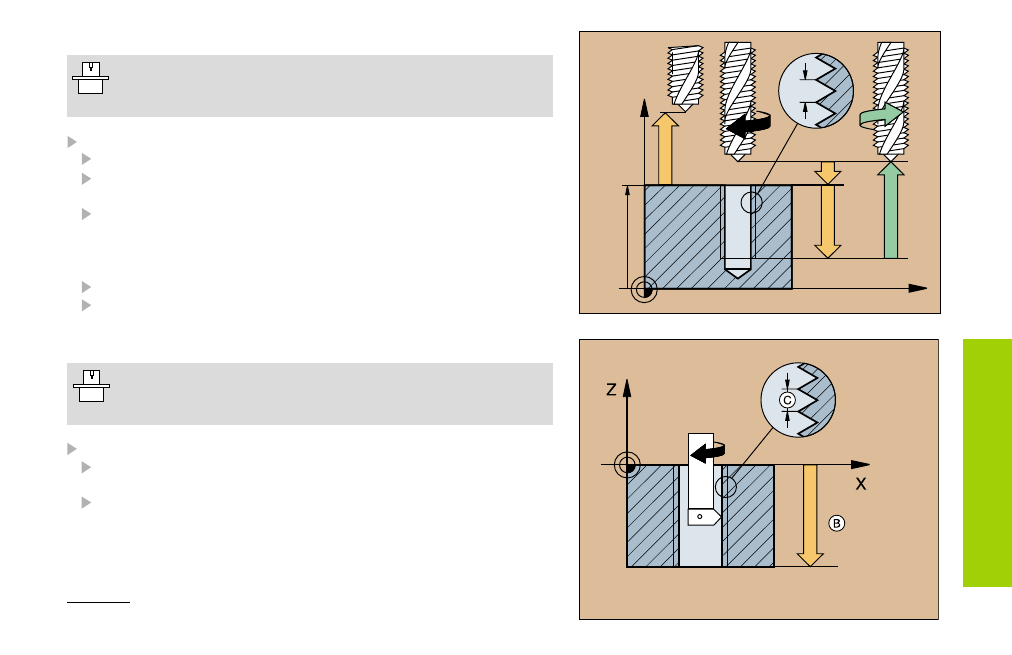

ROSCADO RIGIDO GS* NUEVO (207)
• ¡La máquina y el TNC deben estar preparados por el
constructor para poder utilizar el roscado rígido!
• ¡El mecanizado se realiza con cabezal controlado!
CYCL DEF: Seleccionar el ciclo ROSCADO RIGIDO GS NUEVO
Distancia de seguridad: Q200
Profundidad de taladrado: Longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: Q201
Paso de roscado: Q239
El signo determina si el roscado es a derechas o a izquierdas:
• Roscado a derechas: +
• Roscado a izquierdas: –
Coord. de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
*) Cabezal regulado
ROSCADO A CUCHILLA (18)
• ¡La máquina y el TNC deben estar previamente ajustados por
el constructor para poder emplear el ROSCADO A CUCHILLA!
• ¡El mecanizado se ejecuta con un cabezal regulado!
CYCL DEF: selecionar el ciclo 18 ROSCADO A CUCHILLA
Profundidad: longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: B
Paso del roscado: C
El signo determina si el roscado es a derechas o a izquierdas:
• roscado a derechas: +
• roscado a izquierdas: –
Z
X
Q203
Q204
Q200
Q201
Q239
