SUPERFICIE CILINDRICA (28)
¡El ciclo precisa de una fresa con dentado frontal cortante en el
centro (DIN 844)!

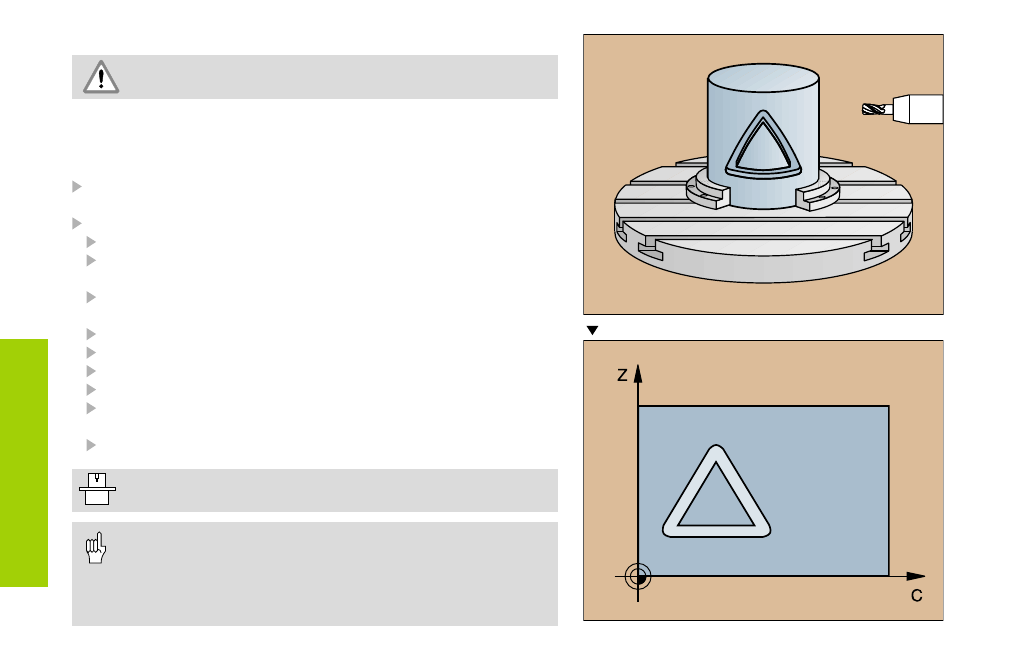

Con el ciclo 28 SUPERFICIE CILINDRICA se puede trasladar una ranura
a la superficie de un cilindro, previamente definida en el desarrollo de
dicho cilindro sin distorsionar las paredes laterales.
Definir el contorno en un subprograma y determinarlo mediante el
ciclo 14 CONTORNO
CYCL DEF: Seleccionar el ciclo 28 SUPERFICIE CILINDRICA
Profundidad de fresado Q1
Sobremedida de acabado lateral Q3: Sobremedida de acabado
(introducir Q3>0 ó Q3<0 )
Distancia de seguridad Q6: Distancia entre la hta. y la superficie de
la pieza
Profundidad de pasada Q10
Avance al profundizar Q11
Avance de fresado Q12
Radio del cilindro Q16: Radio del cilindro
Tipo de cota? Grados=0 mm/pulg.=1 Q17: Coordenadas en el
subprograma en grados o mm
Anchura de la ranura Q20
• ¡El constructor prepara la máquina y el TNC para poder utilizar
el ciclo SUPERFICIE CILINDRICA!
• ¡La pieza debe estar centrada!
• ¡El eje de la hta. debe estar perpendicular al eje de la mesa
giratoria!
• ¡El ciclo 14 CONTORNO no puede contener ningún nº Label!
• ¡El subprograma puede contener como máximo 128 rectas!
Desarrollo
