80
Ciclos
transformación
coordenadas

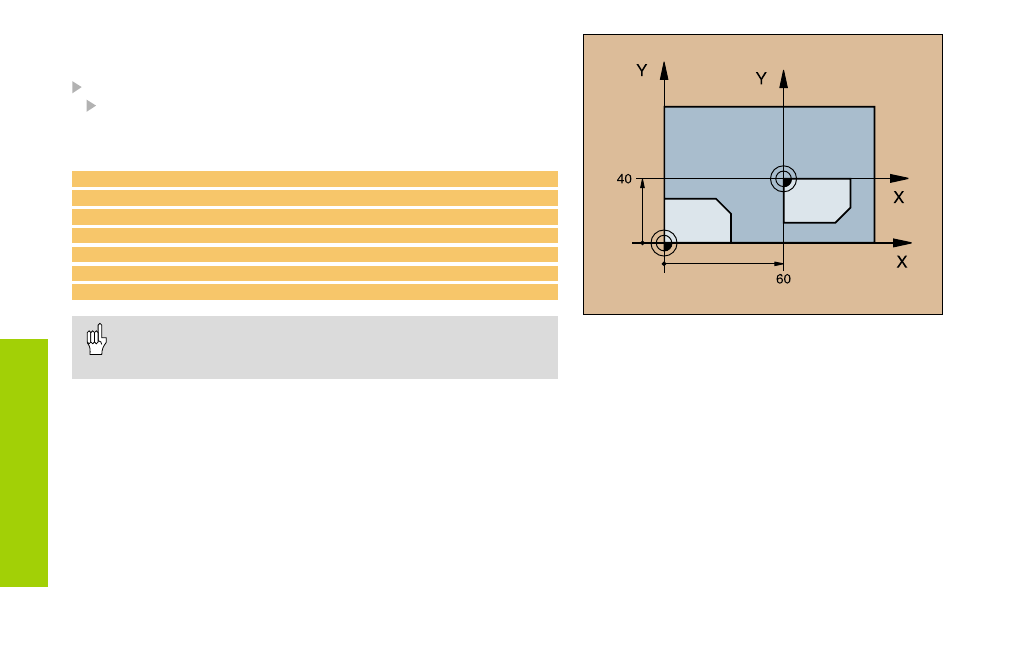

ESPEJO (8)
CYCL DEF: seleccionar el ciclo 8 ESPEJO
Introducir el eje reflejado: X o Y o bien. X e Y
Anular ESPEJO: nueva definición del ciclo con NO ENT
15 CALL LBL1
16 CYCL DEF 7.0 CERO PIEZA
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 ESPEJO
20 CYCL DEF 8.1 Y
21 CALL LBL1
• ¡El eje de la herramienta no puede reflejarse!
• ¡El ciclo siempre realiza el espejo del contorno original ¡(en éste
ejemplo está memorizado en el subprograma LBL 1)!
