20
Tipos
de
trayectoria
Redondeo de esquinas
El principio y el final del arco de círculo son tangentes al elemento
anterior y posterior del contorno.
Radio R del arco de círculo
Avance F para el redondeo de esquinas

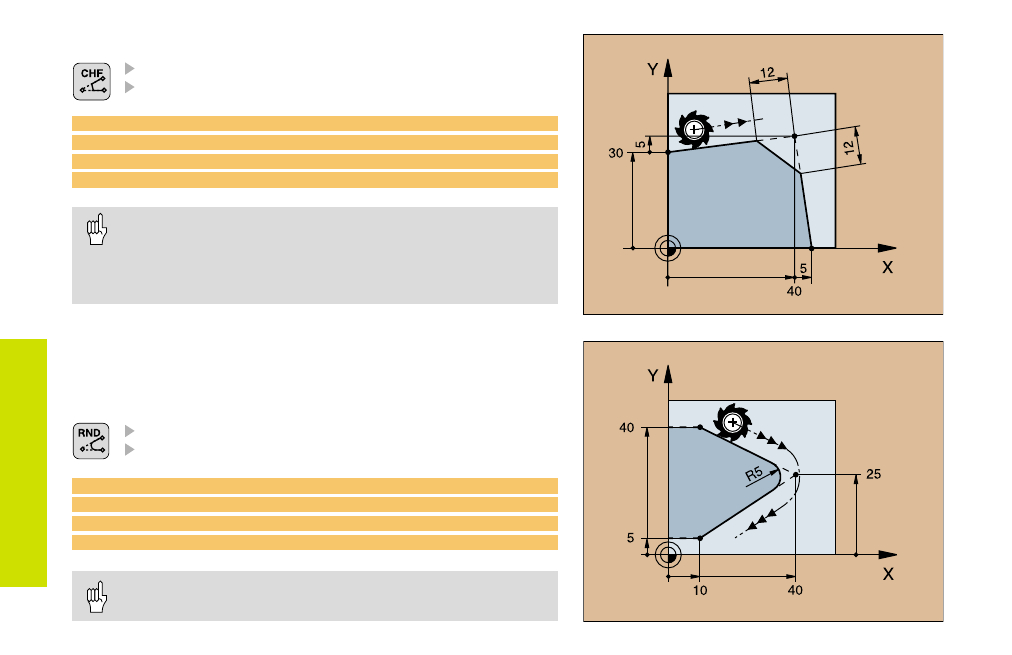

Añadir un chaflán entre dos rectas
Longitud de la sección del chaflán
Avance F para el chaflán
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
• ¡Un contorno no puede empezar con una frase CHF!
• ¡La corrección de radio debe ser la misma antes y después
de la frase CHF!
• ¡El chaflán deberá poderse ejecutar con la herramienta
llamada!
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
¡El círculo de redondeo deberá ejecutarse con la herramienta
llamada!
