Tipos
de
trayectoria

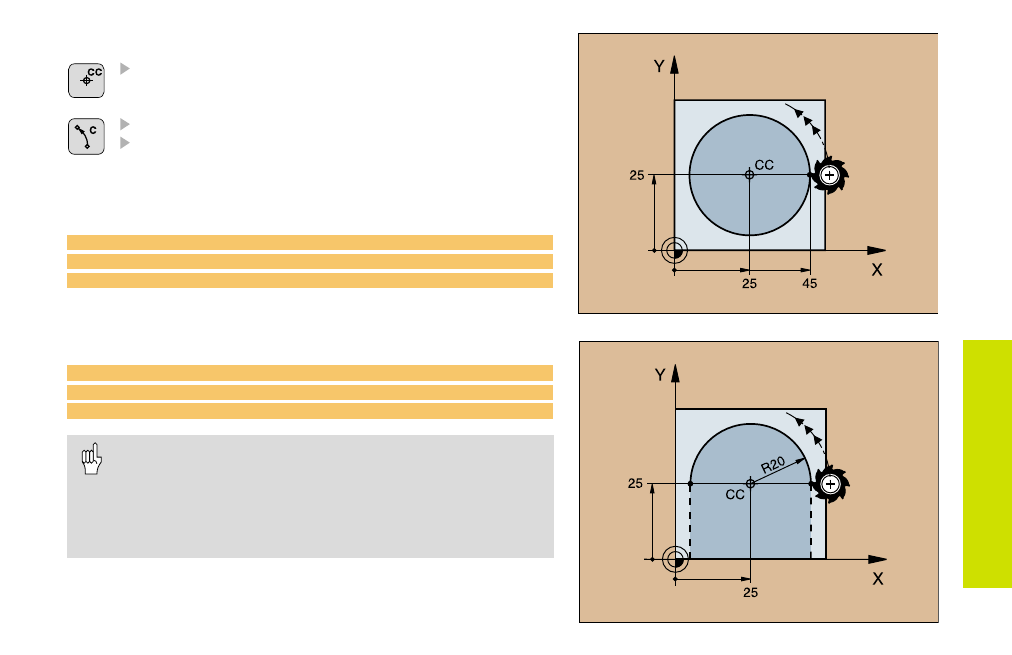

Arco alrededor de centro CC
Coordenadas del punto central del círculo CC
Coordenadas del punto final del arco de círculo
Sentido de giro DR
Con C y CP se puede programar un círculo completo en una frase.
En coordenadas cartesianas:
En coordenadas polares:
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
• ¡Determinar el polo CC antes de programar coordenadas
polares!
• ¡Programar el polo CC sólo en coordenadas cartesianas!
• ¡El polo CC está activado hasta que se determine un nuevo
polo CC!
• ¡El punto final del círculo se determina únicamente con PA!
