48
Ciclos
para
realizar
taladros
y
roscas

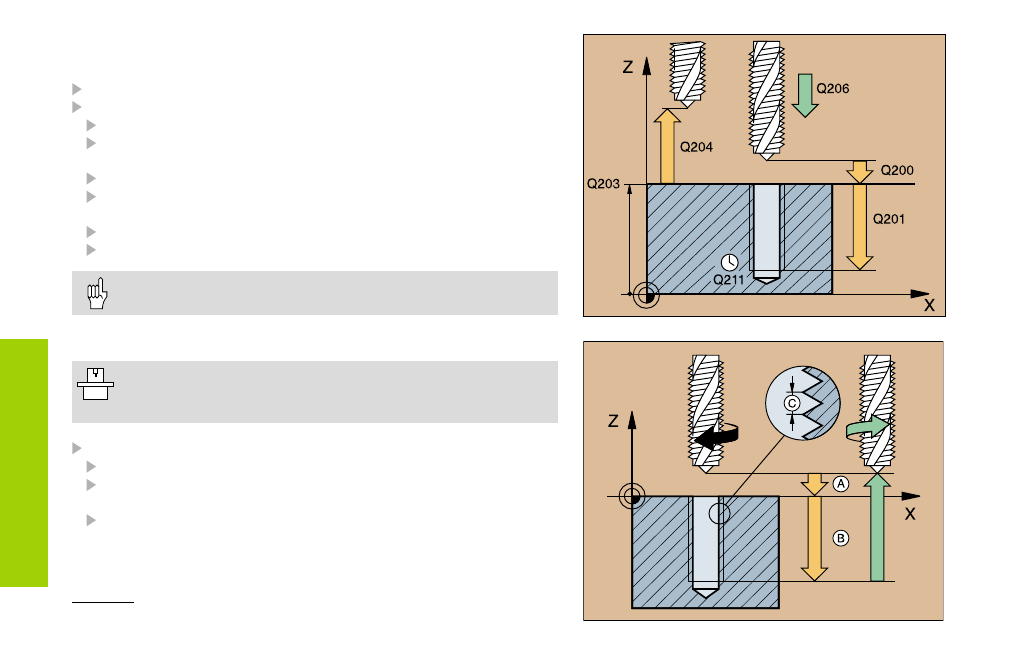

ROSCADO RIGIDO GS* (17)
• ¡La máquina y el TNC deberán estar preparados por el
constructor de la máquina para poder emplear el roscado rígido!
• ¡El mecanizado se ejecuta con un cabezal regulado!
CYCL DEF: seleccionar el ciclo 17 ROSCADO RIGIDO
Distancia de seguridad: A
Prof. del taladro: longitud de la rosca = distancia
entre la superficie de la pieza y el final de la rosca: B
Paso del roscado: C
El signo determina si el roscado es a derechas o a izquierdas:
• roscado a derechas: +
• roscado a izquierdas: –
*) Cabezal regulado
ROSCADO NUEVO (206) con mandril de
compensación
Colocar el mandril para la compensación de longitud
CYCL DEF: Seleccionar el ciclo 206 ROSCADO NUEVO
Distancia de seguridad: Q200
Profundidad de taladrado: Longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: Q201
Avance F = nº de revoluciones S x paso de rosca P: Q206
Introducir el tiempo de espera abajo (valor entre 0 y 0,5 segundos):
Q211
Coord. de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
¡Para roscados a derechas se activa el cabezal con M3, para
roscados a izquierdas con M4!
