56
Cajeras,
islas
y
ranuras
12 CYCL DEF 4.0 FRESADO DE CAJERA
13 CYCL DEF 4.1 DIST. 2
14 CYCL DEF 4.2 PROF. -10
15 CYCL DEF 4.3 APROX. 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RADIO 10
19 L Z+100 R0 FMAX M6
20 L X+60 Y+35 FMAX M3
21 L Z+2 FMAX M99
Cajeras, islas y ranuras

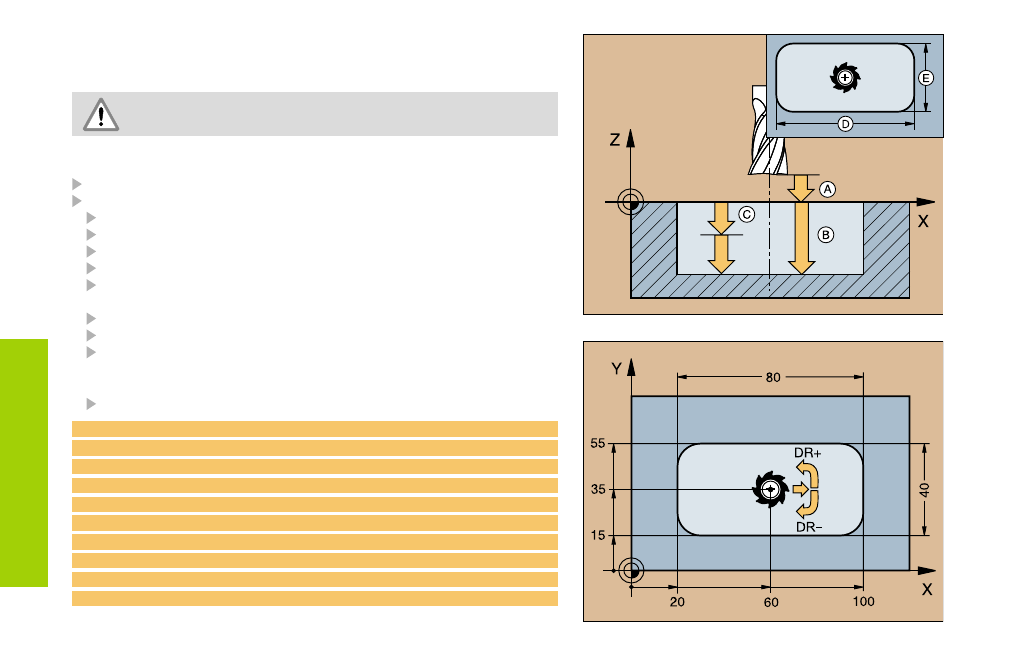

FRESADO DE CAJERAS (4)
¡El ciclo precisa de una fresa con dentado frontal cortante en
el centro (DIN 844) o taladrado previo en el centro de la cajera!
El fresado comienza en el sentido positivo del eje de la cara más larga y
en cajeras cuadradas en dirección Y positiva.
Posicionamiento previo en el centro de la cajera con corrección de radio R0
CYCL DEF: seleccionar el ciclo 4 FRESADO DE CAJERA
Distancia de seguridad:
A
Profundidad del fresado: profundidad de la cajera:
B
Profundidad de pasada:
C
Avance al profundizar
Longitud lado 1: longitud de la cajera, paralela al primer
eje principal del plano de mecanizado:
D
Longitud lado 2: anchura de la cajera, signo siempre positivo:
E
Avance
Rotacio en sentido horario: DR–
fresado sincronizado con M3: DR+
fresado a contramarcha con M3: DR–
Radio de redondeo: radio para las esquinas de la cajera
