55
Ciclos
para
realizar
taladros
y
roscas

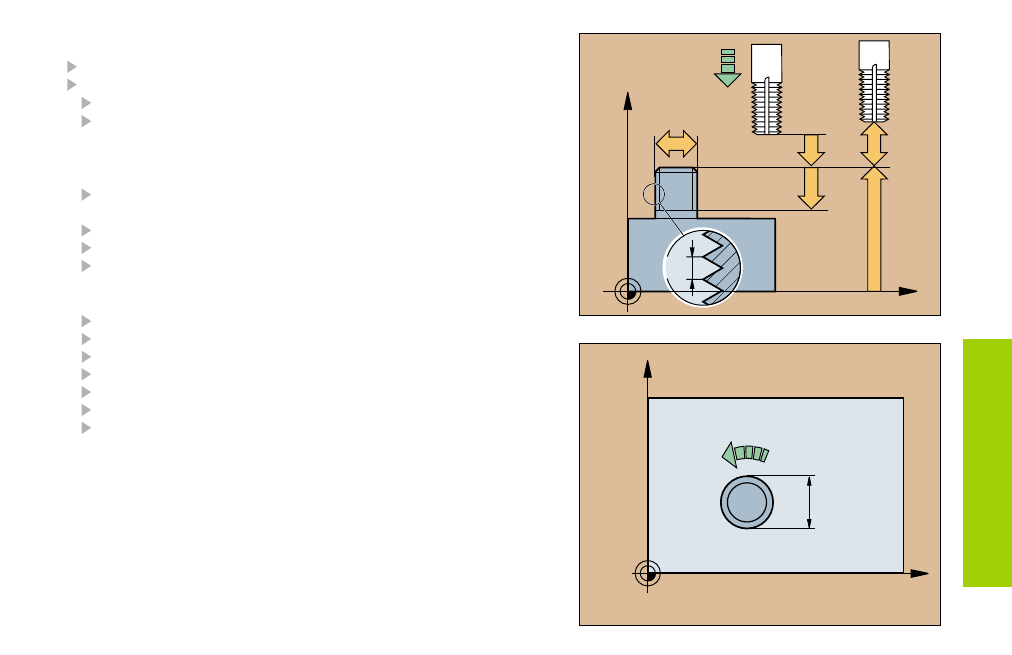

FRESADO DE ROSCA EXTERIOR (267)
Posicionamiento previo en el centro del taladro con R0
CYCL DEF: Seleccionar el ciclo 267 FRESADO DE ROSCA EXTERIOR
Diámetro nominal de la rosca: Q335
Paso de roscado: Q239
El signo determina si el roscado es a derechas o izquierdas
• Roscado a derechas: +
• Roscado a izquierdas: –
Profundidad de roscado: Distancia entre la superficie de la pieza y el
final de la rosca: Q201
Número de pasos para repasar la rosca: Q355
Avance para el posicionamiento previo: Q253
Tipo de fresado: Q351
• Sincronizado: +1
• A contramarcha: –1
Distancia de seguridad: Q200
Profundidad de introducción en la superficie: Q358
Desviación al profundizar en la superficie: Q359
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Avance al profundizar: Q254
Avance de fresado: Q207
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
X
Y
Q207
Q335
