Cajeras,
islas
y
ranuras

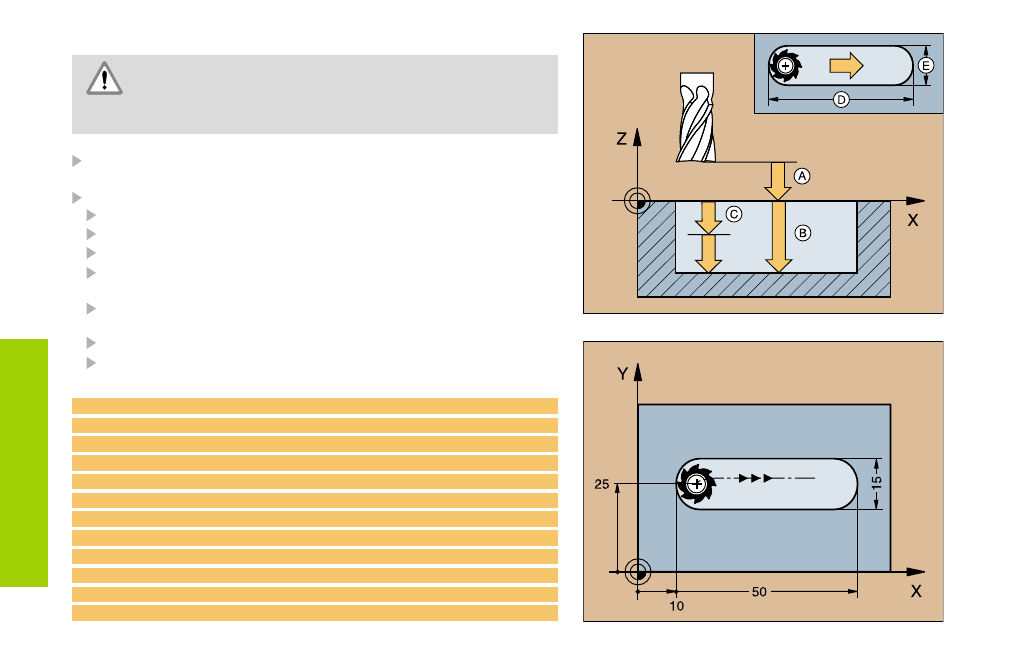

FRESADO DE RANURAS (3)
• ¡El ciclo precisa de una fresa con dentado cortante en el
centro (DIN 844) o taladrado previo en el pto. de partida!
• ¡El diámetro de la fresa no puede ser mayor que la anchura
de la ranura ni menor que la mitad de la misma!
Posicionamiento previo en el centro de la ranura y desplazado en la
ranura según el radio de la herramienta
R0
CYCL DEF: seleccionar el ciclo 3 FRESADO DE RANURAS
Distancia de seguridad:
A
Prof. del fresado: profundidad de la ranura:
B
Profundidad de pasada:
C
Avance al profundizar: velocidad de desplazamiento al penetrar
la herramienta en la pieza
Longitud lado 1: longitud de la ranura:
D
Determinar el primer sentido del corte mediante el signo
Longitud lado 2: anchura de la ranura:
E
Avance (para el fresado)
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 FRESADO DE RANURAS
13 CYCL DEF 3.1 DIST. 2
14 CYCL DEF 3.2 PROF. -15
15 CYCL DEF 3.3 APROX. 5 F80
16 CYCL DEF 3.4 X50
17 CYCL DEF 3.5 Y15
18 CYCL DEF 3.6 F120
19 L Z+100 R0 FMAX M6
20 L X+16 Y+25 R0 FMAX M3
21 L Z+2 M99
