24
Tipos
de
trayectoria

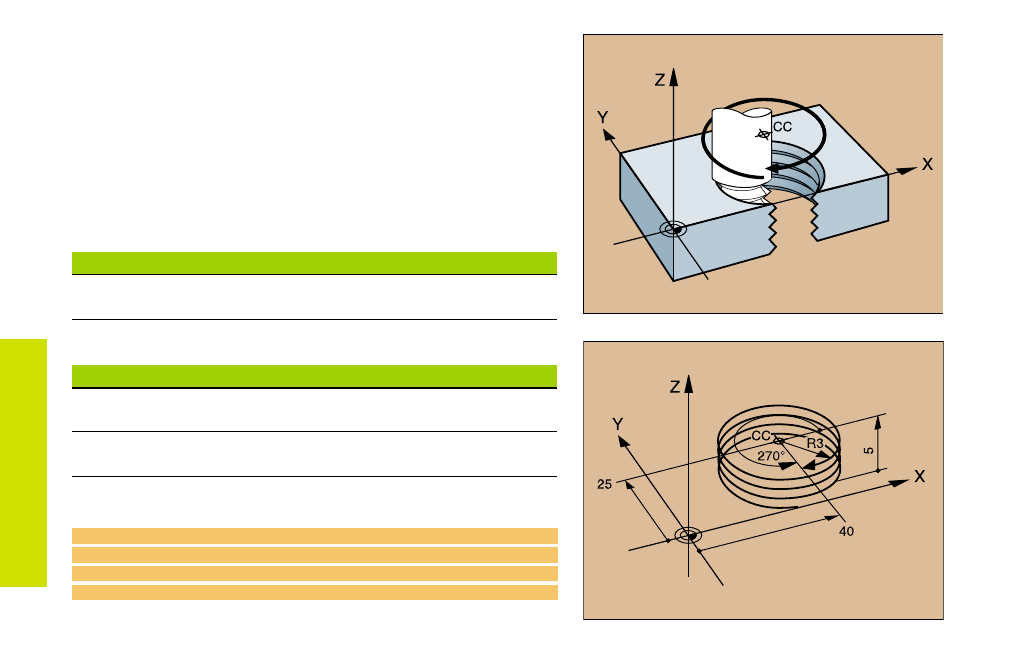

Hélice (sólo en coordenadas polares)
Cálculos (dirección del fresado de abajo hacia arriba)
Número de pasos:
n = Pasos de rosca + sobrepaso al principio y
al final del roscado
Altura total: h = Paso P x Número de pasos n
Angulo polar incr.: IPA = Número de pasos n x 360°
Angulo inicial: PA = Angulo para el inicio de la rosca + ángulo
para el sobrepaso
Coordenada inicial: Z = Paso P x (pasos de rosca + sobrepaso al
inicio de la rosca)
Forma de la hélice
Roscado interior
Dirección Sentido Corrección de radio
a derechas Z+ DR+ RL
a izquierdas Z+ DR– RR
a derechas Z– DR– RR
a izquierdas Z– DR+ RL
Roscado exterior
a derechas Z+ DR+ RR
a izquierdas Z+ DR– RL
a derechas Z– DR– RL
a izquierdas Z– DR+ RR
Roscado M6 x 1mm con 5 pasos :
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA-1800 IZ+5 DR- RL F50
