92
Digitalización
P: DIST. P = distancia entre puntos
L: DIST. L = distancia entre lineas

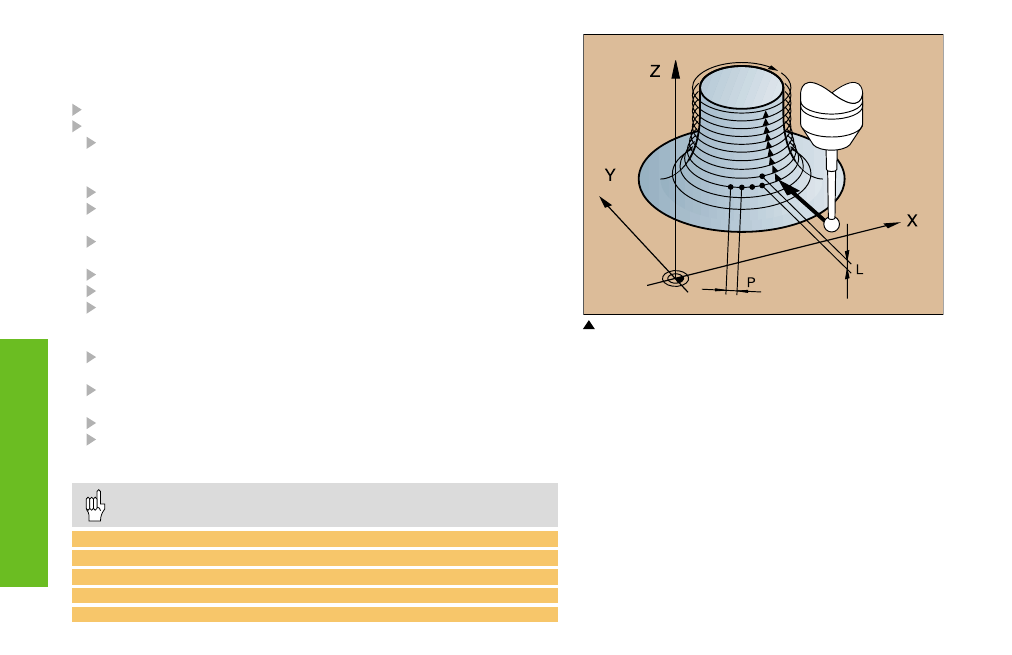

Ciclo de digitalización LINEAS DE NIVEL (17)
Con el ciclo 17 LINEAS DE NIVEL se pueden digitalizar formas 3D
por niveles.
Definir el ciclo 5 CAMPO o el ciclo 15 CAMPO
TOUCH PROBE: seleccionar el ciclo 17 LINEAS DE NIVEL
Límite del tiempo: tiempo en segundos después del cual el
palpador debería haber alcanzado el primer punto de palpación
después de arrancar. sin límite de tiempo: introducir 0
Punto de partida: coordenadas del punto de partida
Eje de arranque y dirección: eje de coordenadas y dirección
desde el cual el palpador alcanza la pieza
Eje inicial y dirección: coordenadas del eje y dirección
desde donde el palpador comienza a digitalizar
Avance F: máximo avance de digitalización
Avance min.: avance de digitalización para la primera línea
Reducción del avance en esquinas: distancia en las esquinas
pronunciadas en las cuales el TNC empieza a reducir el avance
de digitalización
Distancia entre lineas min.: desviación mínima del palpador
al final de una línea de nivel en zonas planas del contorno
Distancia entre lineas y dirección: desviación del palpador
cuando alcanza de nuevo el punto de partida de una línea de nivel
Distancia entre puntos max.
Valor de tolerancia: el TNC suprime la memorización de
puntos, mientras la distancia a una recta definida por los dos
últimos puntos, sea menor al valor de tolerancia.
¡La distancia entre lineas y distancia entre puntos max. no
pueden ser más de 20 mm!
10 TCH PROBE 17.0 LINEAS DE NIVEL
11 TCH PROBE 17.1 TIEMPO:200 X+50 Y+0
12 TCH PROBE 17.2 SECUENCIA Y+/X+
13 TCH PROBE 17.3 F1000 FMIN 400 DIST. 0.5
DIST.L.MIN: 0.2 DIST.L.:0.5 DIST.P.:0.5 TOL:0.1
