78
Ciclos
transformación
coordenadas

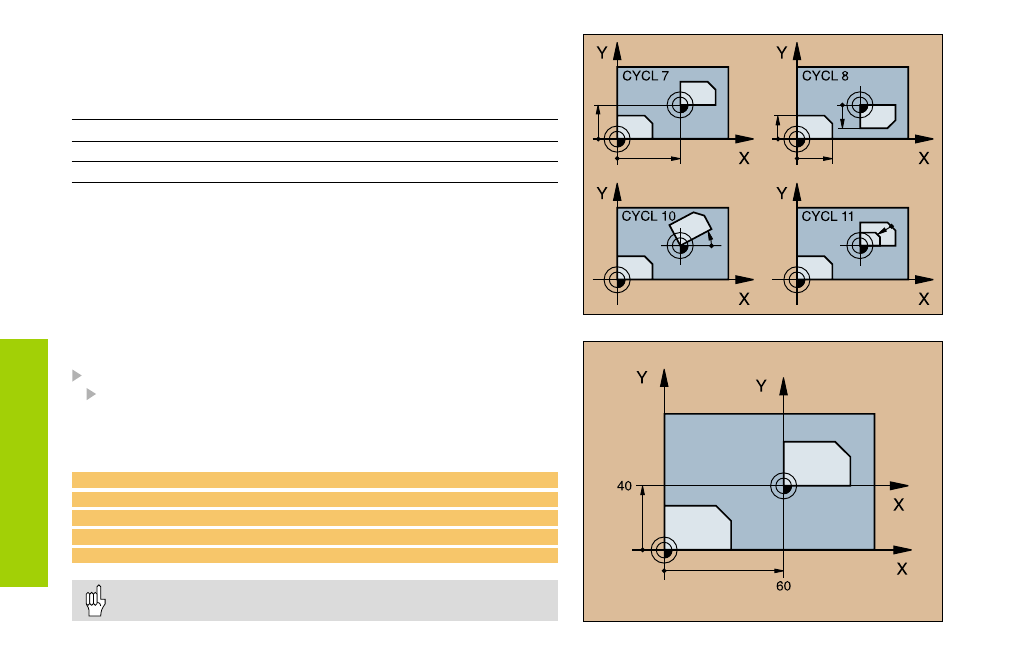

Ciclos transformación coordenadas
Con los ciclos para transformar coordenadas los contornos se pueden
• desplazar
ciclo 7 CERO PIEZA
• reflejar ciclo 8 ESPEJO
• girar (en el plano) ciclo 10 GIRO
• inclinar el plano ciclo 19 PLANO INCLINADO
• reducir/ampliar ciclo 11 FACTOR ESCALA
ciclo 26 FACTOR ESCALA ESPEC. EJE
Los ciclos para la transformación de coordenadas permanecen
activados después de su definición hasta que se anulan o definen
nuevamente. El contorno original debería estar definido en un
subprograma, los valores de introducción pueden ser tanto absolutos
como incrementales.
DESPLAZAMIENTO DEL CERO PIEZA (7)
CYCL DEF: seleccionar el ciclo 7 DESPLAZAMIENTO CERO PIEZA
Introducir las coordenadas del nuevo punto cero o el número
del punto cero de la tabla
Anular el desplazamiento del punto cero: nueva definición del ciclo con
valores de introducción 0
9 CALL LBL1
Llamada al subprograma de mecanizado
10 CYCL DEF 7.0 CERO PIEZA
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+40
13 CALL LBL1
Llamada al subprograma de mecanizado
¡Realizar el desplazamiento del cero pieza antes de cualquier
otra transformación de coordenadas!
