Bases

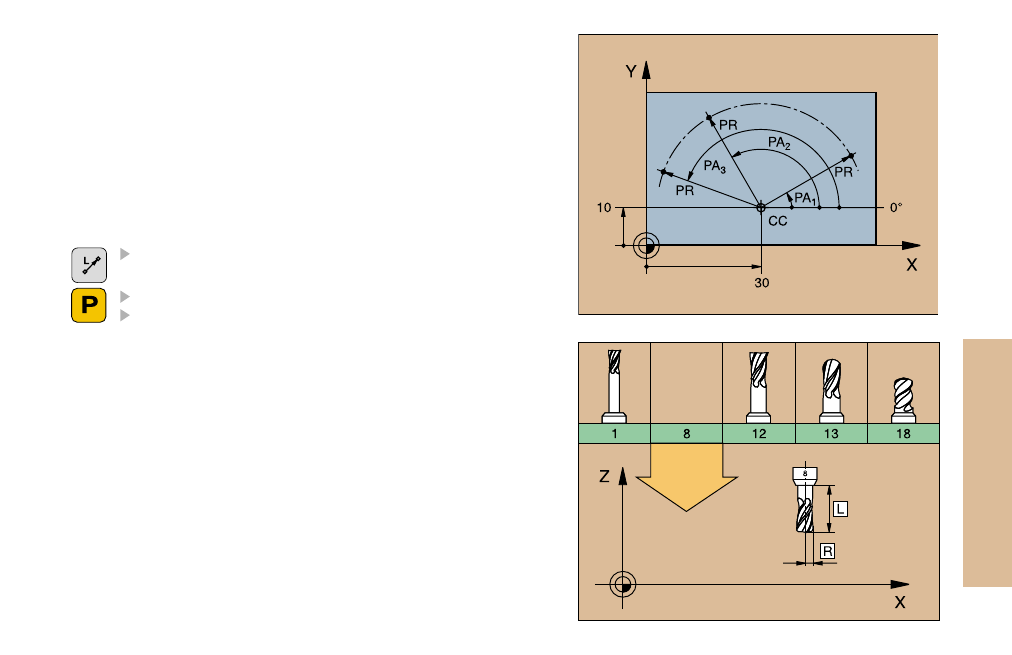

Coordenadas polares
La indicación de medidas en coordenadas polares se refiere al polo CC.
Una posición en el plano de trabajo se determina mediante
• radio en coordenadas polares PR = distancia de la posición al polo CC
• ángulo en coordenadas polares PA = ángulo entre el eje de
referencia angular y la recta CC – PR
Indicación de cotas incrementales
La indicación de cotas incrementales en coordenadas polares se
refiere siempre a la última posición programada.
Programación de coordenadas polares
Definición de herramientas
Datos de la herramienta
Cada herramienta se caracteriza mediante un número entre 1 y 254
o mediante un nombre (sólo en las tablas de herramientas).
Introducción de los datos de la herramienta
Se pueden introducir los datos de la herramienta (longitud L y radio R):
• en forma de una tabla de herramientas (central, programa TOOL.T)
o
• directamente en el programa con frases TOOL DEF (local)
Seleccionar el tipo de trayectoria
Pulsar la tecla P
Contestar las preguntas del diálogo
