AFQ-4W
Manual de Instrucciones 79

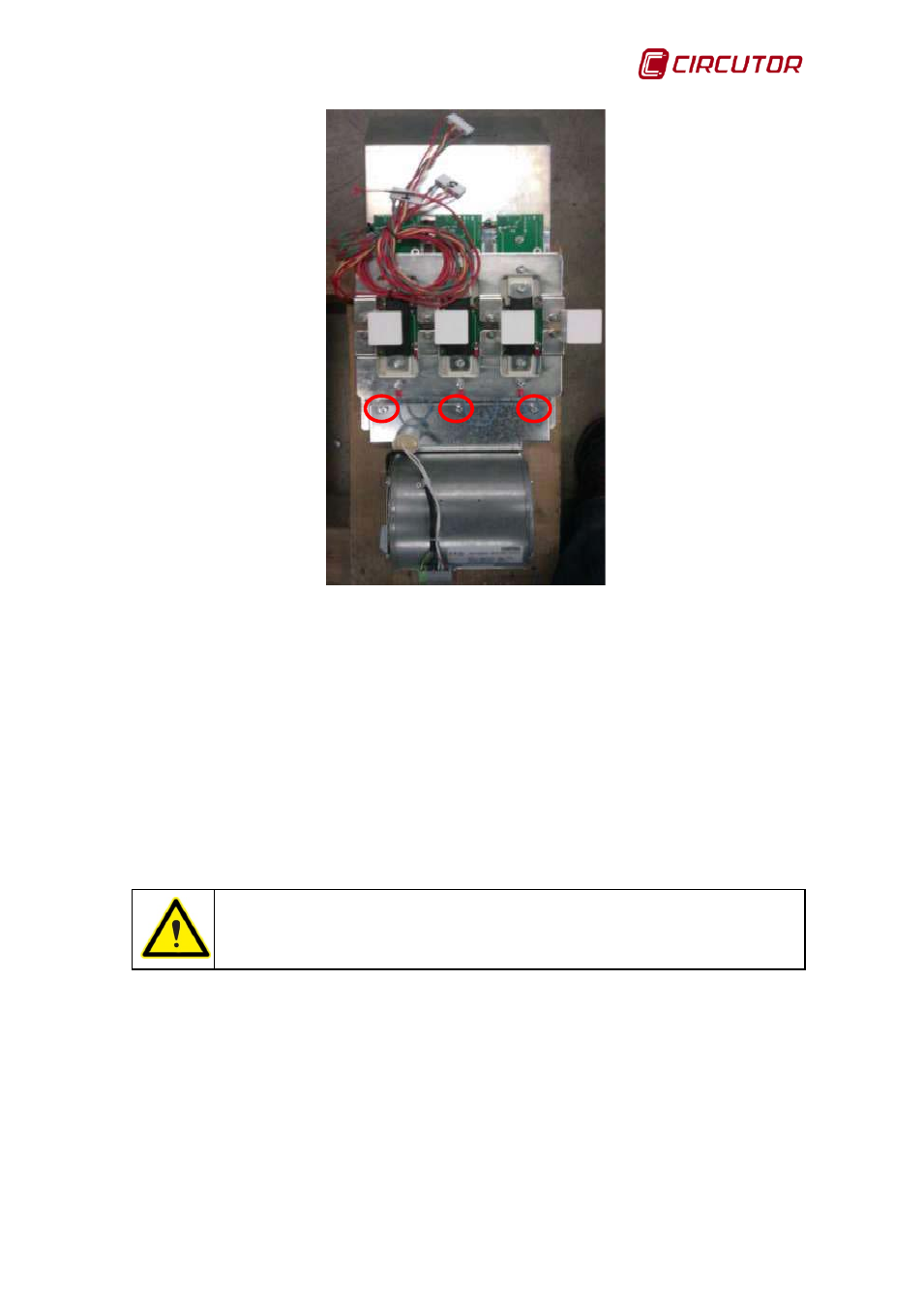

Figura 92: Destornillar las fijaciones de la turbina.
20.- Sustituir la turbina por el recambio.
21.- Volver a montar el conjunto en el armario.
22.- Fijar la campana extractora.
23.- Conectar la alimentación de la turbina.
24.- Conectar las fases R-S-T en el puente inversor.
25.- Volver a colocar el cable de la sonda NTC en la canaleta.
26.- Conectar la sonda NTC.
27.- Conectar los IGBTs a la placa de drivers y restaurar la placa de drivers en
caso de que proceda.
Respetar el orden R-S-T de los conectores.
28.- Conectar el embarrado del bus DC.
29.- Montar el travesaño superior del armario AFQ-4W.
30.- Conectar la toma de tierra de la chapa frontal del AFQ-4W.
31.- Restaurar la placa de protección.
32.- Comprobar que la turbina funciona correctamente.
