3.8.3- ARRANQUE DEL FILTRO ACTIVO
Una vez verificadas las potencias activa, reactiva y factor de potencia de la
instalación, se puede retornar a la pantalla principal para realizar el arranque del
AFQ-4W.
Si no hay ningún problema de conexionado, en la pantalla principal se debe
visualizar el mensaje “PARADO” (
).

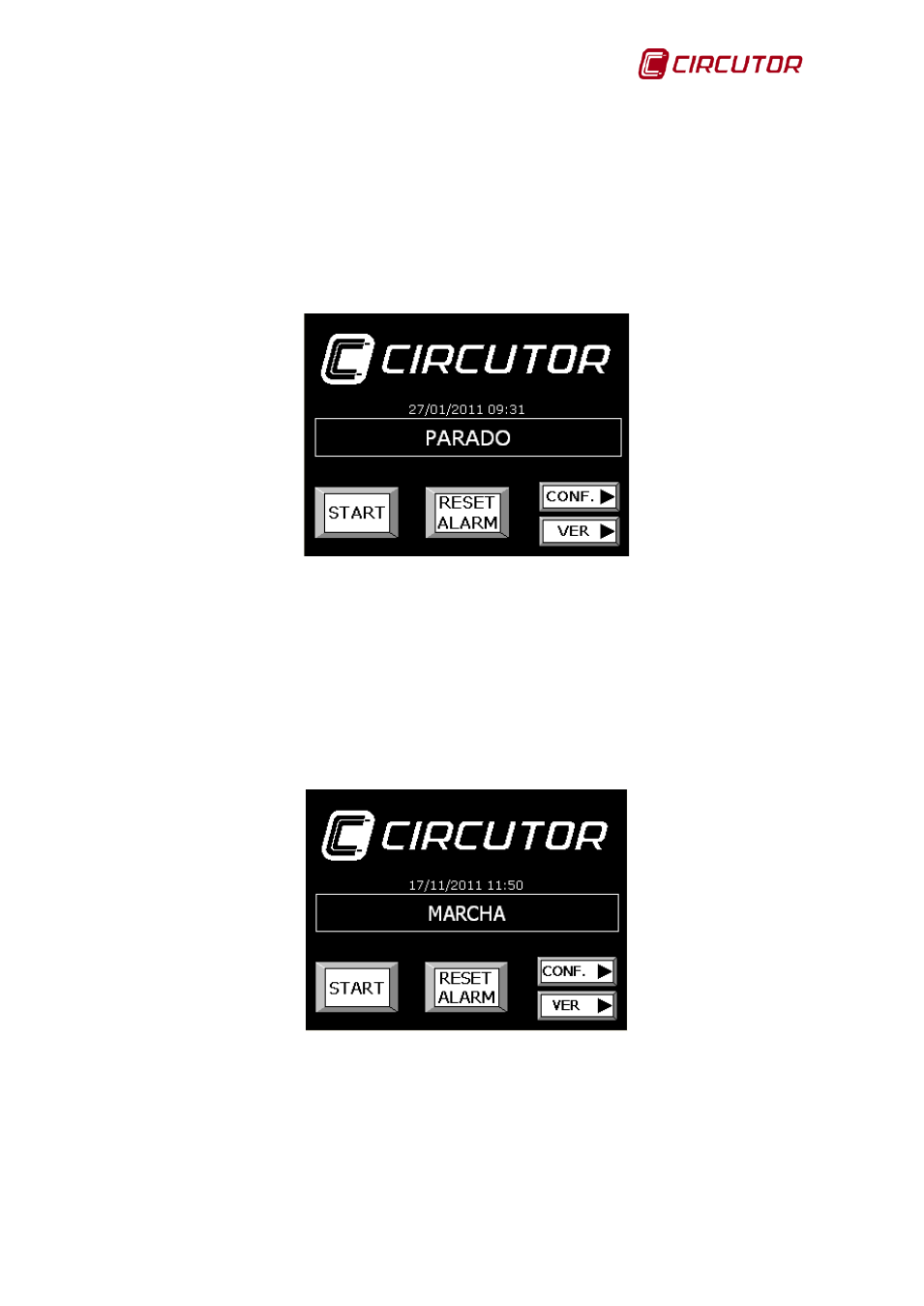

Figura 26: Mensaje cuando el equipo está preparado para arrancar.
Pulsando el botón de START, el filtro activo empezará a realizar las acciones de
neutralizado de armónicos, equilibrado de fases y/o compensación de reactiva.
Si el arranque ha sido correcto, en la pantalla debe aparecer el mensaje
“MARCHA”
).
Figura 27: Mensaje cuando el equipo está en funcionamiento.
En caso de existir algún problema en el conexionado del filtro o en la
configuración, aparecerá el mensaje de “NO CONDICIONES INICIALES” y la
descripción del malfuncionamiento (
).
