AFQ-4W
Manual de Instrucciones 33
4. FUNCIONAMIENTO
4.1.- PRINCIPIO DE FUNCIONAMIENTO
4.1.1.- ARMÓNICOS
Las cargas no lineales tales como: rectificadores, inversores, variadores de
velocidad, hornos, etc, absorben de la red corrientes periódicas no senoidales.
Estas corrientes están formadas por una componente fundamental de
frecuencia 50 ó 60Hz, más una serie de corrientes superpuestas de frecuencias
múltiplos de la fundamental, que denominamos ARMÓNICOS.

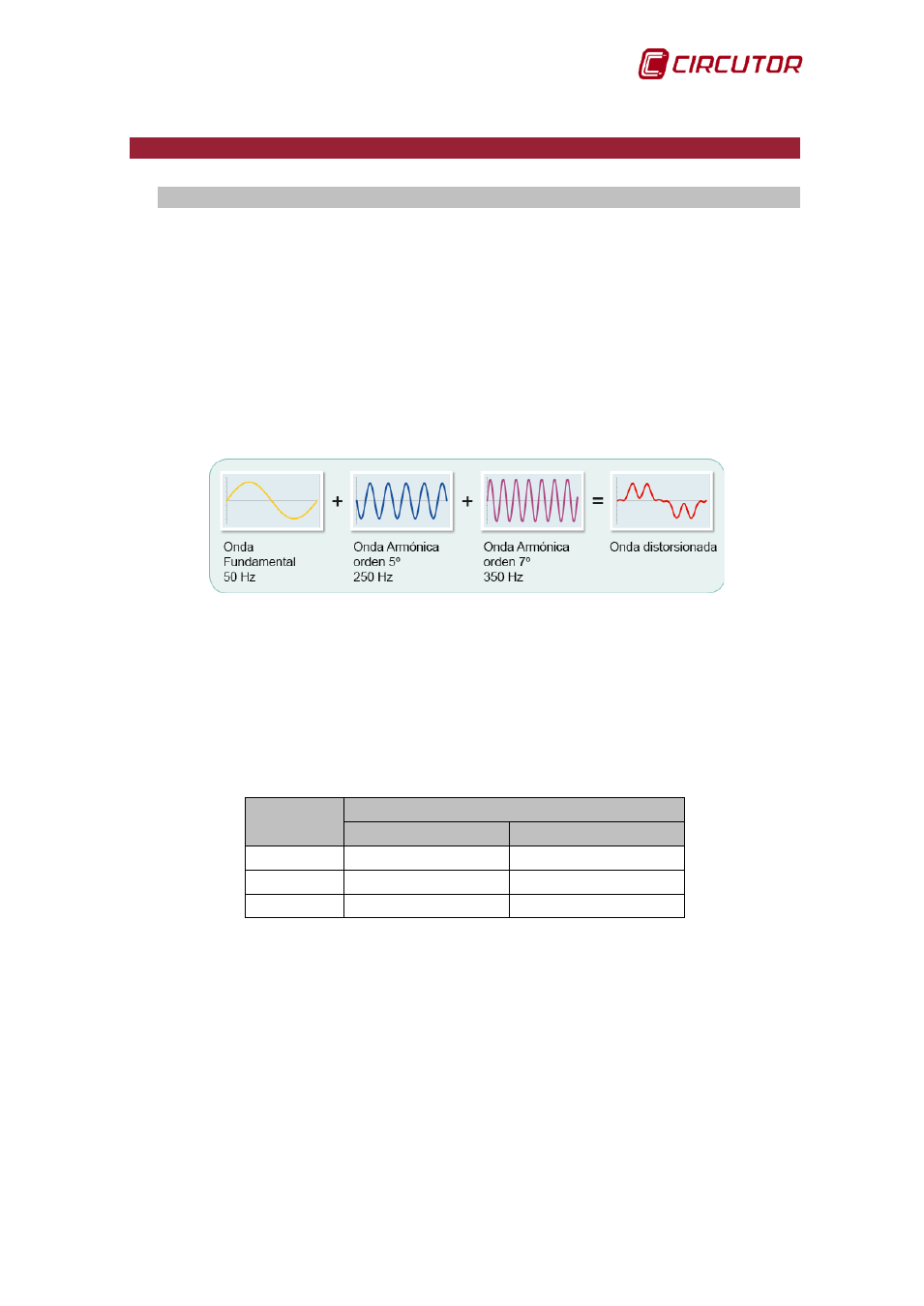

Figura 30: Descomposición de forma de onda distorsionada.
El resultado es una deformación de la corriente, y como consecuencia de la
tensión, que conlleva una serie de efectos secundarios asociados. Como
sobrecarga en la maquinaria, calentamiento de los cables eléctricos,
desconexión de interruptores magnetotérmicos, dañar equipos sensibles…
Orden (n)
Frecuencia de red
Fundamental: 50Hz Fundamental: 60Hz
3 150Hz 180Hz
5 250Hz 300Hz
7 350Hz 420Hz
Tabla 4: Frecuencia de cada armónico.
4.1.2.- CONCEPTOS BÁSICOS
Conviene definir algunos términos sobre los armónicos que son fundamentales
para la interpretación de cualquier medida y estudio:
 Frecuencia fundamental (f
1
): Frecuencia de la onda original (50/60 Hz).
 Orden de un armónico (n): Número entero dado por la relación de la
frecuencia de un armónico a la frecuencia fundamental. Con el orden se
determina la frecuencia del armónico (Ejemplo: 5º armónico → 5•50 Hz =
250 Hz)
