AFQ-4W
34 Manual de Instrucciones
 Componente fundamental (U
1
o I
1
): Componente sinusoidal de orden 1 del
desarrollo en serie de Fourier de frecuencia igual a la onda periódica original.
 Componente armónica (U
n
o I
n
): Componente sinusoidal de orden superior
a 1 del desarrollo en serie de Fourier de frecuencia múltiplo entero de la
frecuencia origen.
 Tasa de distorsión individual (U
n
% o I
n
%): Relación en % entre el valor
eficaz de la tensión o corriente armónica (U
n
o I
n
) y el valor eficaz de la
componente fundamental (U
1
o I
1
).

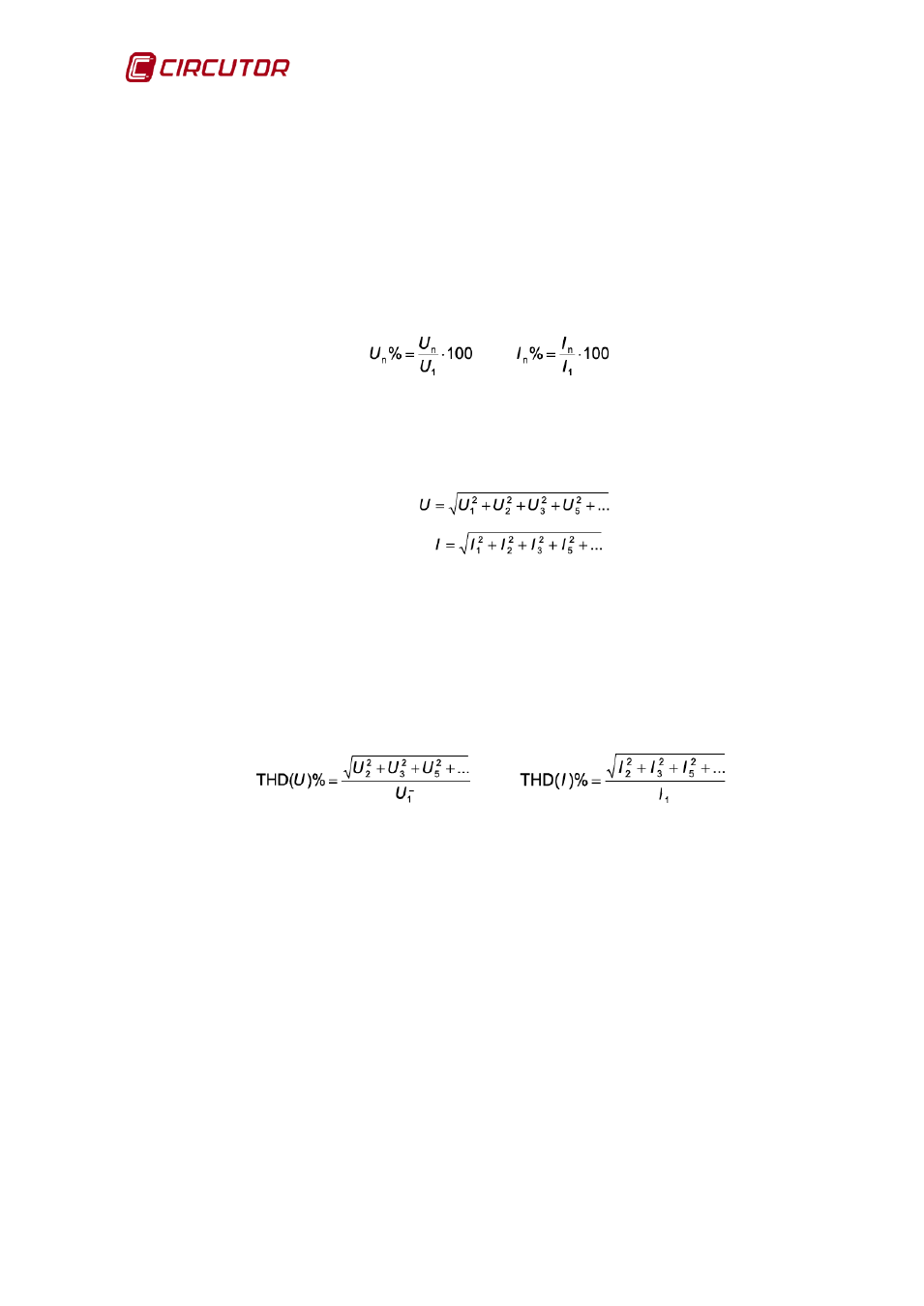

Ecuación 3: Tasa de distorsión individual
 Valor eficaz total (TRMS): Es la raíz cuadrada de la suma de los cuadrados
de todos los componentes que forman la onda.
Ecuación 4: Valor eficaz total
 Residuo armónico: Diferencia entre la tensión o corriente total y el
correspondiente valor fundamental.
 Tasa de distorsión armónica (THD): Relación entre el valor eficaz del
residuo armónico de la tensión y/o corriente y el valor de la componente
fundamental.
Ecuación 5: Tasa de distorsión armónica.
