3.8.2.2.- VERIFICACIÓN DE LA POTENCIA ACTIVA Y REACTIVA
Desde la pantalla inicial podemos acceder a la pantalla de potencias de carga
( Figura 25 ) a través de la tecla VER:

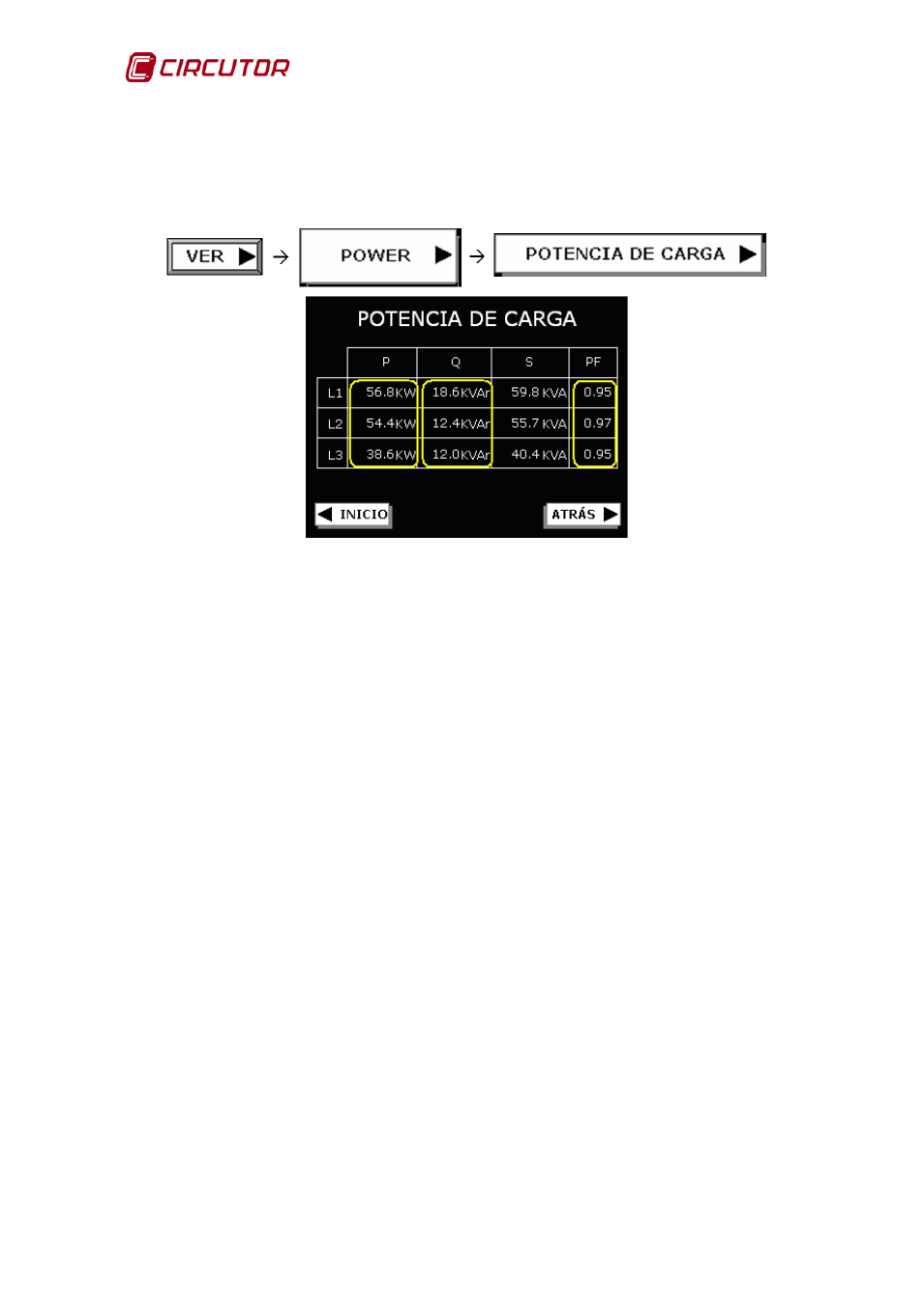

Figura 25: Verificar lecturas de potencia activa, reactiva y factor de potencia de la carga.
 Verificar que la medida de potencia activa de la carga corresponde con
los niveles de potencia de la instalación.
 Verificar que la medida de potencia reactiva de la red corresponde con
los niveles de potencia reactiva de la instalación.
 Comprobar el factor de potencia en las tres fases. Si hubiera fases con
niveles muy altos de potencia reactiva y muy bajos de potencia activa,
podría indicar un error en el orden de fases. En tal caso, se debería
revisar el conexionado de los cables de alimentación de la red trifásica
con neutro y los cables de las lecturas de corrientes de carga siguiendo
los apartados 3.5.1 y 3.5.2.
