AFQ-4W
76 Manual de Instrucciones
10.- Desconectar los conectores de IGBTs de la placa de gate. Para
desconectar los IGBTs de la placa inferior es necesario retirar la placa superior.
11.- Desconectar los conectores de la NTC de la placa de control.
12.- Sacar el cableado de la sonda NTC de la canaleta.
13.-. Desconectar la alimentación de la turbina.
La ubicación de la alimentación cambia dependiendo del modelo de turbina.
 Si la turbina es negra la alimentación se encuentra en la parte delantera
( Figura 86 ).

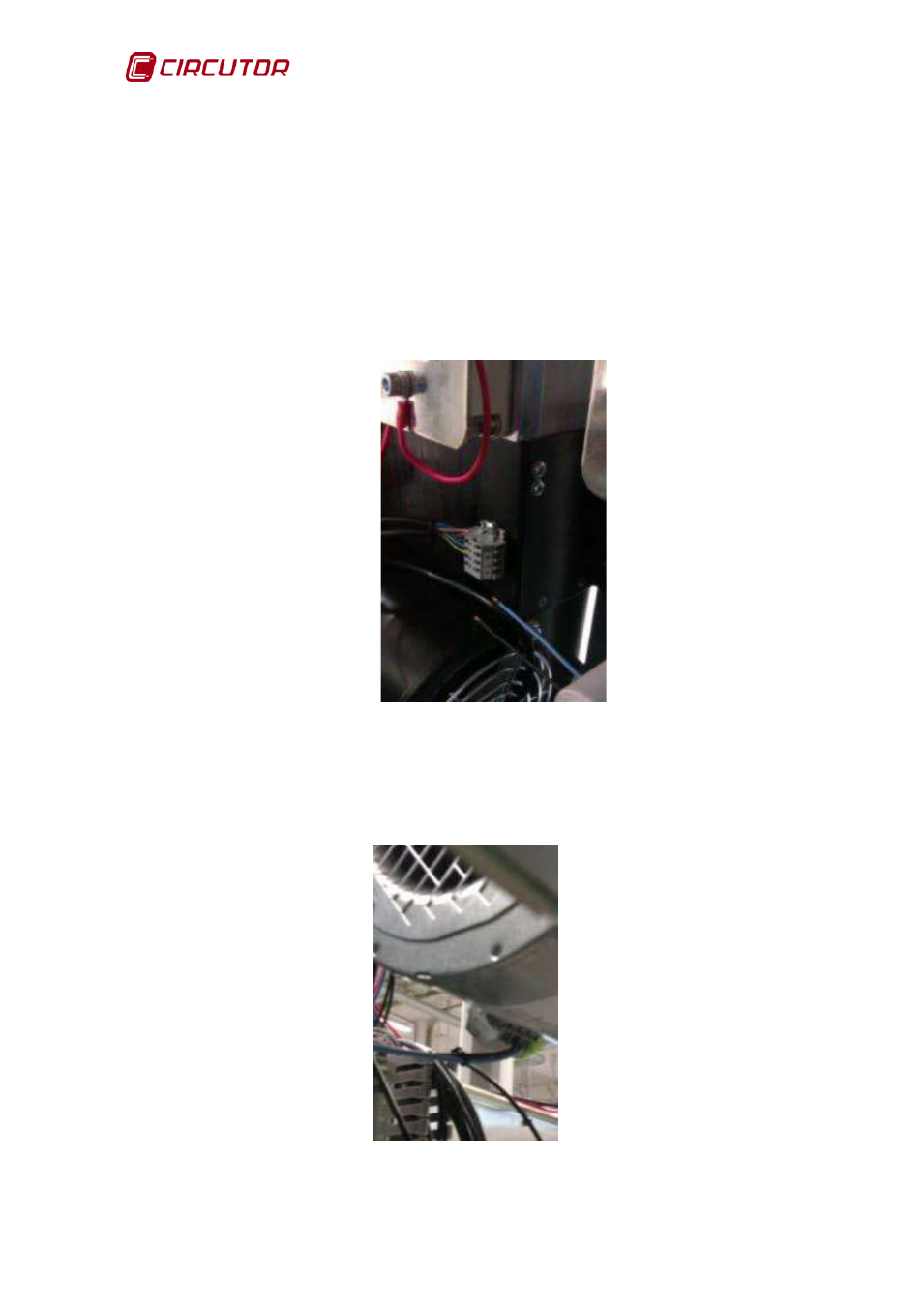

Figura 86: Desconectar la alimentación de la turbina (Turbina negra)
 Si el acabado de la turbina es en acero, la alimentación se encuentra en
la parte trasera ( Figura 87 ).
Figura 87: Desconectar la alimentación de la turbina (Turbina de acero).
