AFQ-4W
Manual de Instrucciones 77

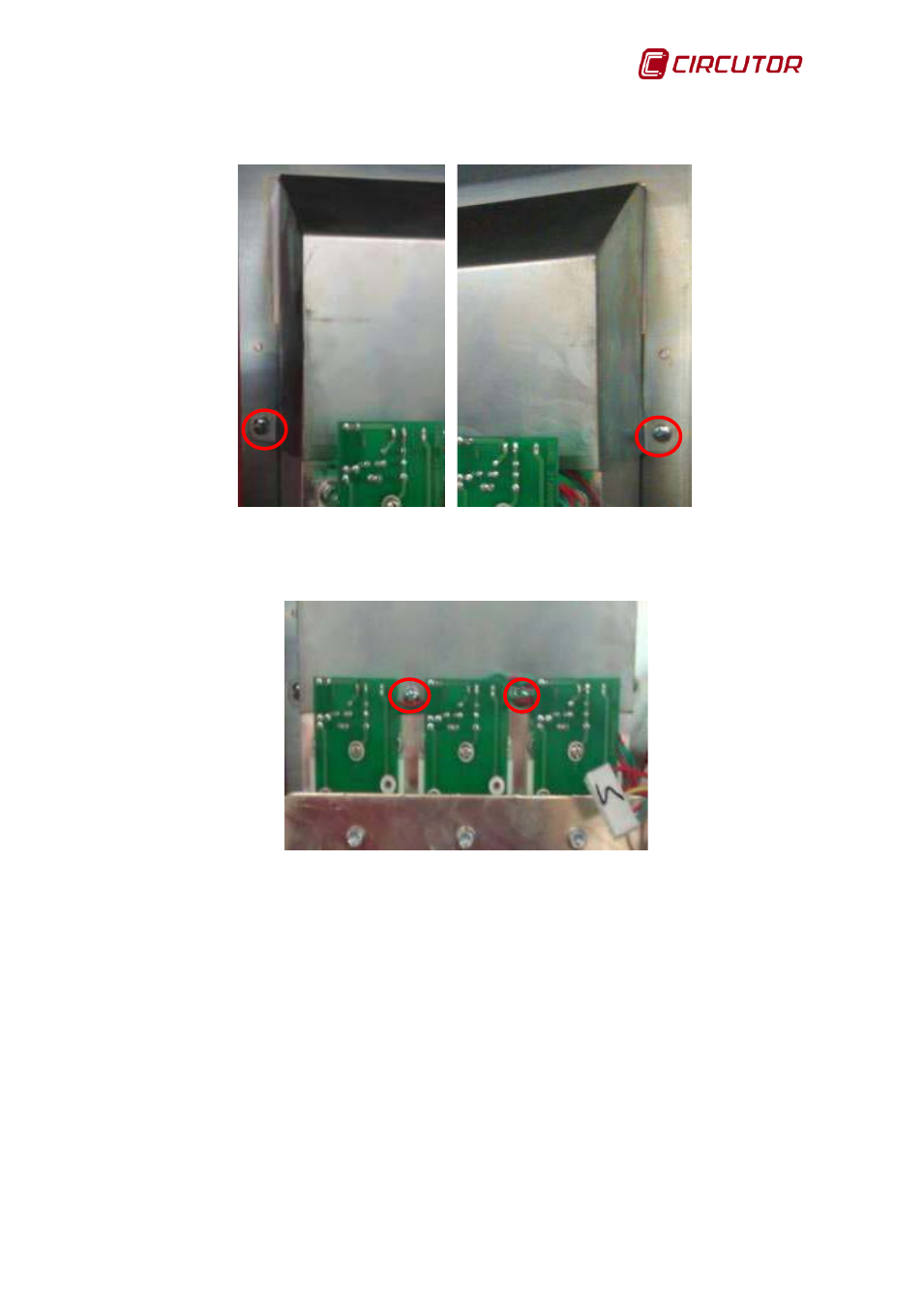

14.- Desatornillar las fijaciones de la campana extractora con la chapa trasera
( Figura 88 ).
Figura 88: Destornillar las fijaciones de la campana extractora.
15.- Retirar tornillos de fijación de la campana al radiador. ( Figura 89 )
Figura 89: Retirar los tornillos de fijación de la campana al radiador.
16.- Desatornillar las fijaciones inferiores del conjunto formado por el cuerpo
radiador, la turbina y el puente de IGBTs, mientras se sujeta todo el conjunto.
Se recomienda realizar este paso entre dos personas. ( Figura 90 )
