Figura 90 – CIRCUTOR AFQ Series Manual del usuario
Página 78
Advertising
AFQ-4W
78 Manual de Instrucciones

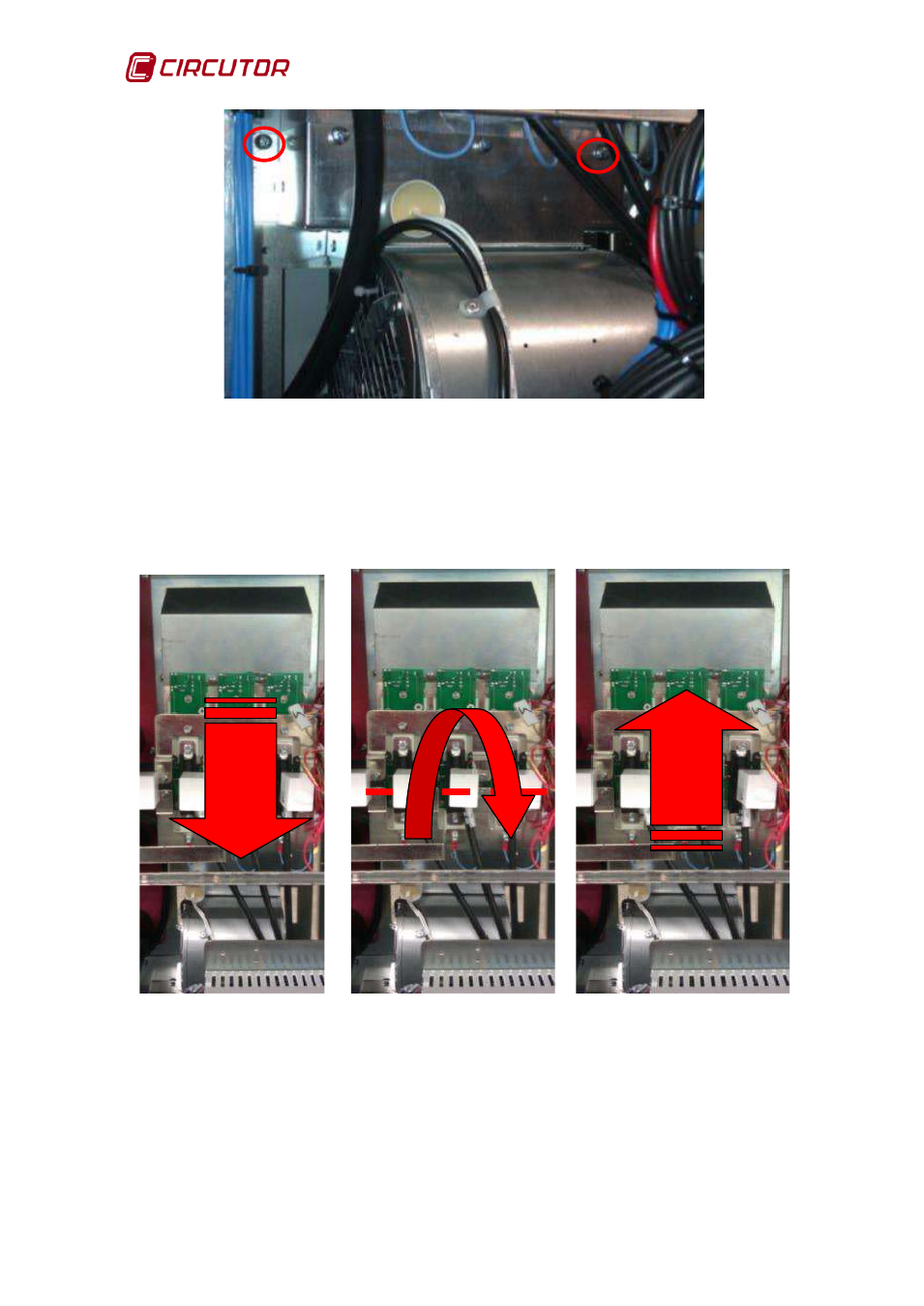

Figura 90: Destornillar las fijaciones inferiores.
17.- Desplazar el conjunto hacia abajo hasta que el radiador salga de la
campana extractora. (
18.- Inclinar el conjunto hacia fuera del armario y retirarlo. (
Figura 91: Retirar el conjunto del armario.
19.- Colocar el conjunto sobre una superficie plana y estable para desatornillar
las fijaciones de la turbina. (
