AFQ-4W
72 Manual de Instrucciones
6.- Levantar la campana extractora, desconectar la alimentación de los
ventiladores y retirar la campana. ( Figura 78 )

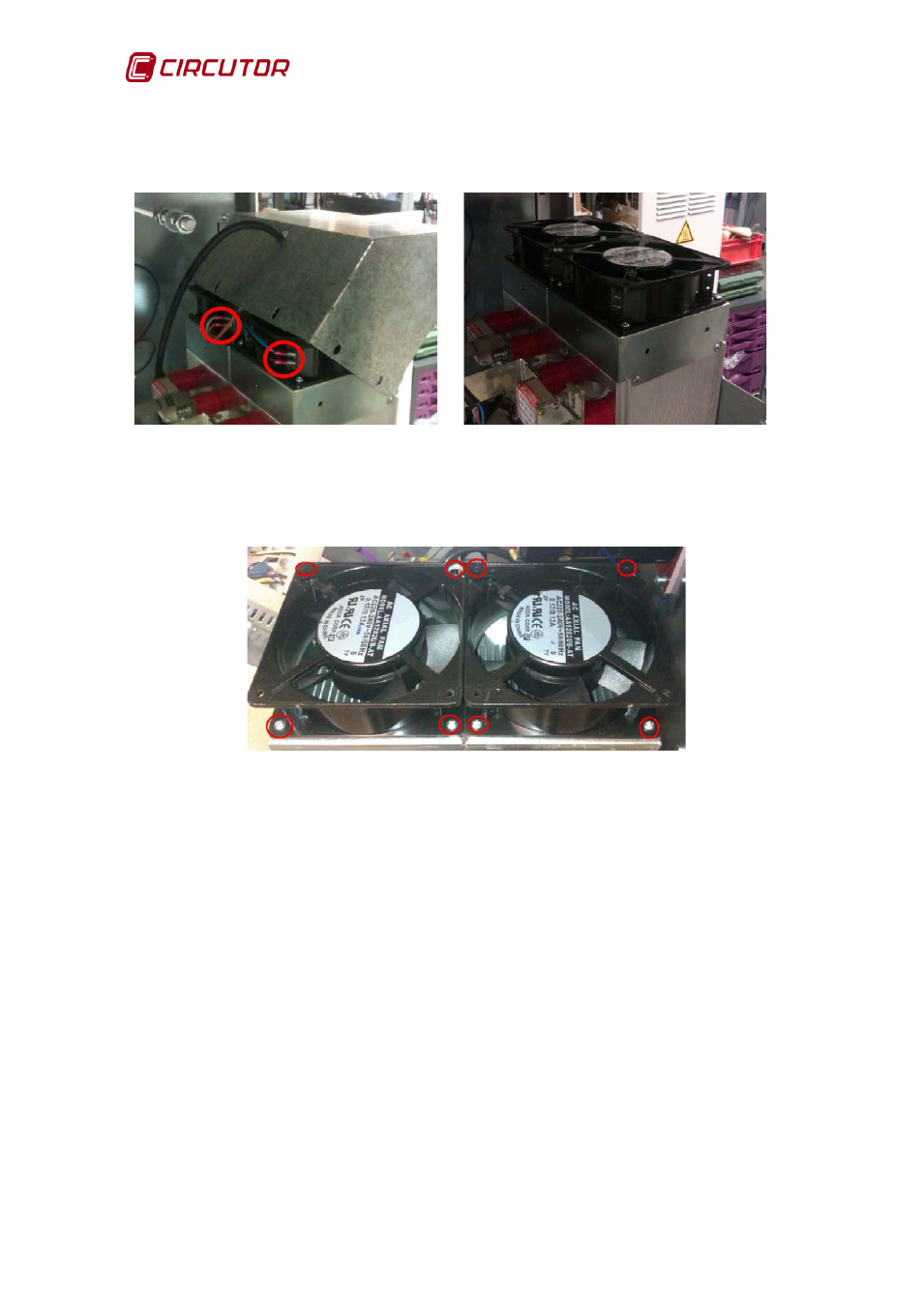

Figura 78: Desconectar la alimentación de los ventiladores y retirar la campana.
7.-Retirar los cuatro tornillos de los ventiladores para extraerlos.( Figura 79 )
Figura 79: Retirar los tornillos de los ventiladores.
8.- Sustituir los ventiladores dañados. Montar el ventilador dejando los pines de
alimentación hacia el lado de los IGBTs.
9.- Pasar el cable de alimentación por el taladro de la campana.
10.- Conectar la alimentación de los dos ventiladores.
11.- Volver a atornillar las fijaciones de la campana extractora.
