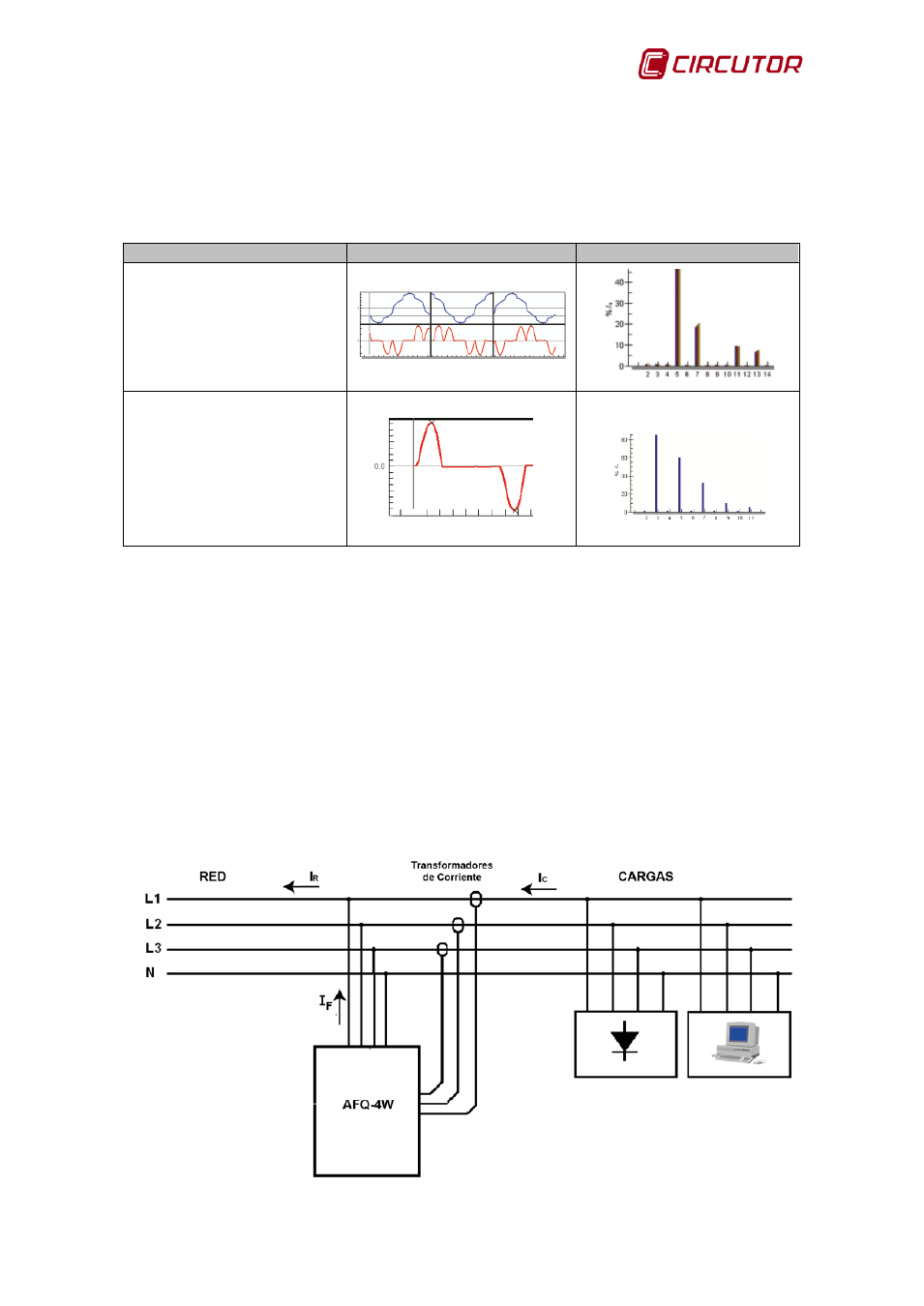

4.1.3.- ARMÓNICOS MÁS HABITUALES
En la
, se enumeran las cargas más habituales generadoras de armónicos,
así como la forma de onda de la corriente que consumen y su espectro armónico.
Tipo de carga
Forma de onda
Espectro armónico THD(I)
Convertidores 6 pulsos:
-
Variadores de velocidad
-
SAI
-
Rectificadores trifásicos
-
Convertidores para
electrólisis y baños
-
Lámparas de descarga
-
Convertidores
monofásicos
-
Líneas de iluminación
-
Líneas de ordenadores
-
Equipos de imagen y
sonido
Tabla 5: Armónicos más habituales.
4.1.4.- COMPENSACIÓN DE ARMÓNICOS
Los filtros activos son equipos que tienen como función principal la
compensación de corrientes armónicas.
La compensación se consigue mediante la inyección en contrafase de corrientes
armónicas iguales a las existentes en la instalación.
Esto permite que, aguas arriba del punto de conexión del filtro, la señal no presente
prácticamente distorsión armónica. (
Figura 31: Esquema general de conexión de un filtro activo
