AFQ-4W
Manual de Instrucciones 43
4.2.2.4.- Pantalla general de THD(I)
Esta pantalla (
) sirve de acceso a las pantallas de visualización de los
diferentes THD(I).

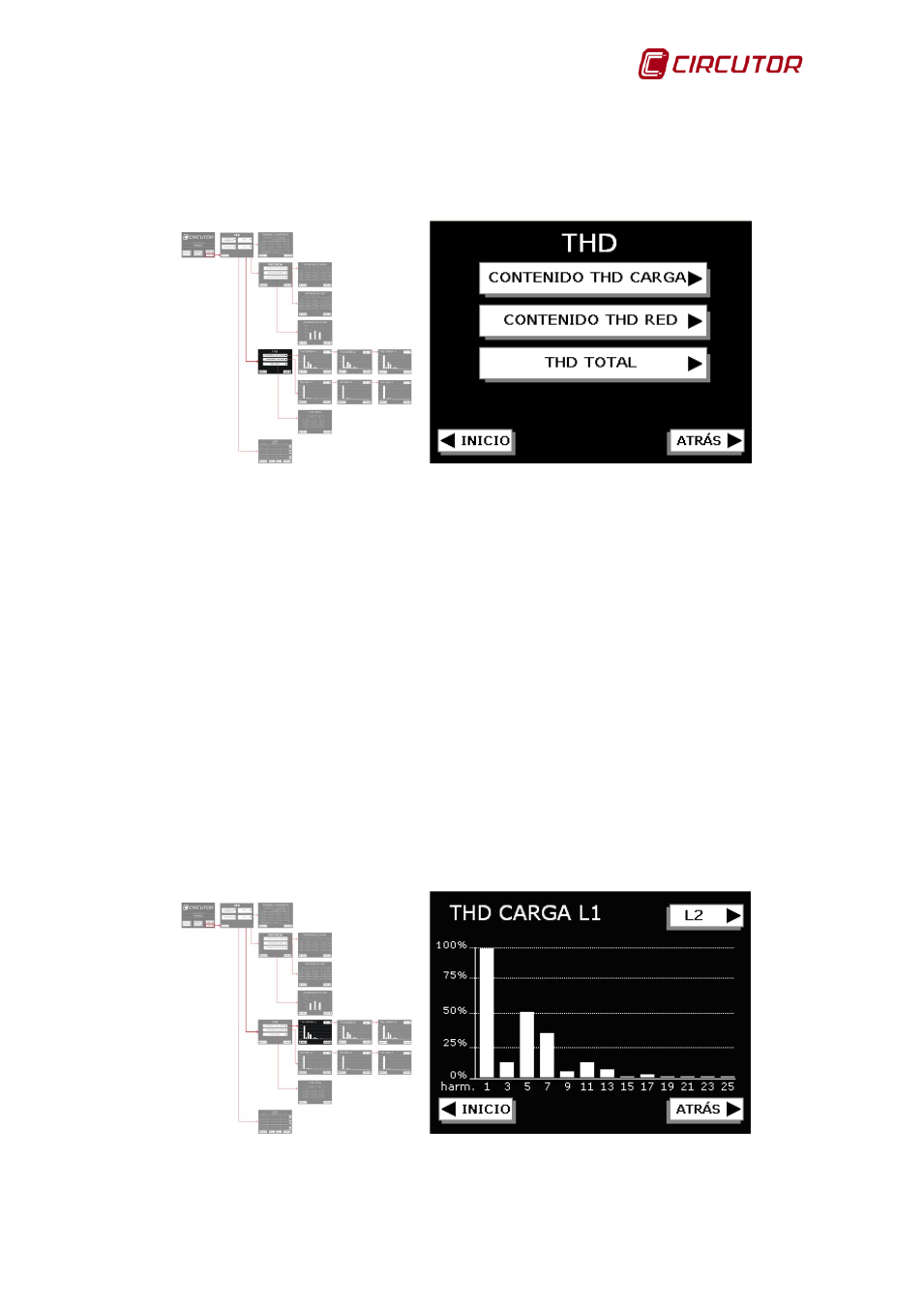

Figura 41: Pantalla general de THD(I).
• Contenido THD(I) carga: Acceso a la pantalla de visualización del
espectro en frecuencias de las corrientes de carga.
• Contenido THD(I) red: Acceso a la pantalla de visualización del espectro
en frecuencias de las corrientes de red.
• THD(I) total: Acceso a la pantalla de visualización de los THD(I) totales
de red y de carga para las tres fases
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de visualización.
4.2.2.4.1.- Pantalla de visualización del THD de la corriente de carga de la
fase 1
En esta pantalla (
) visualizamos el THD(I) de la carga de la fase 1.
Figura 42: Pantalla de visualización del THD de la corriente de carga de la fase 1.
