AFQ-4W
Manual de Instrucciones 37
4.2.- DISPLAY
El filtro activo dispone de un display táctil con diferentes pantallas para la
visualización y configuración del mismo.
4.2.1.- PANTALLA PRINCIPAL
La pantalla principal contiene la información relacionada con el estado del filtro,
los controles de arranque y parada, el rearme de alarmas y los accesos a las
pantallas de configuración y visualización de variables.

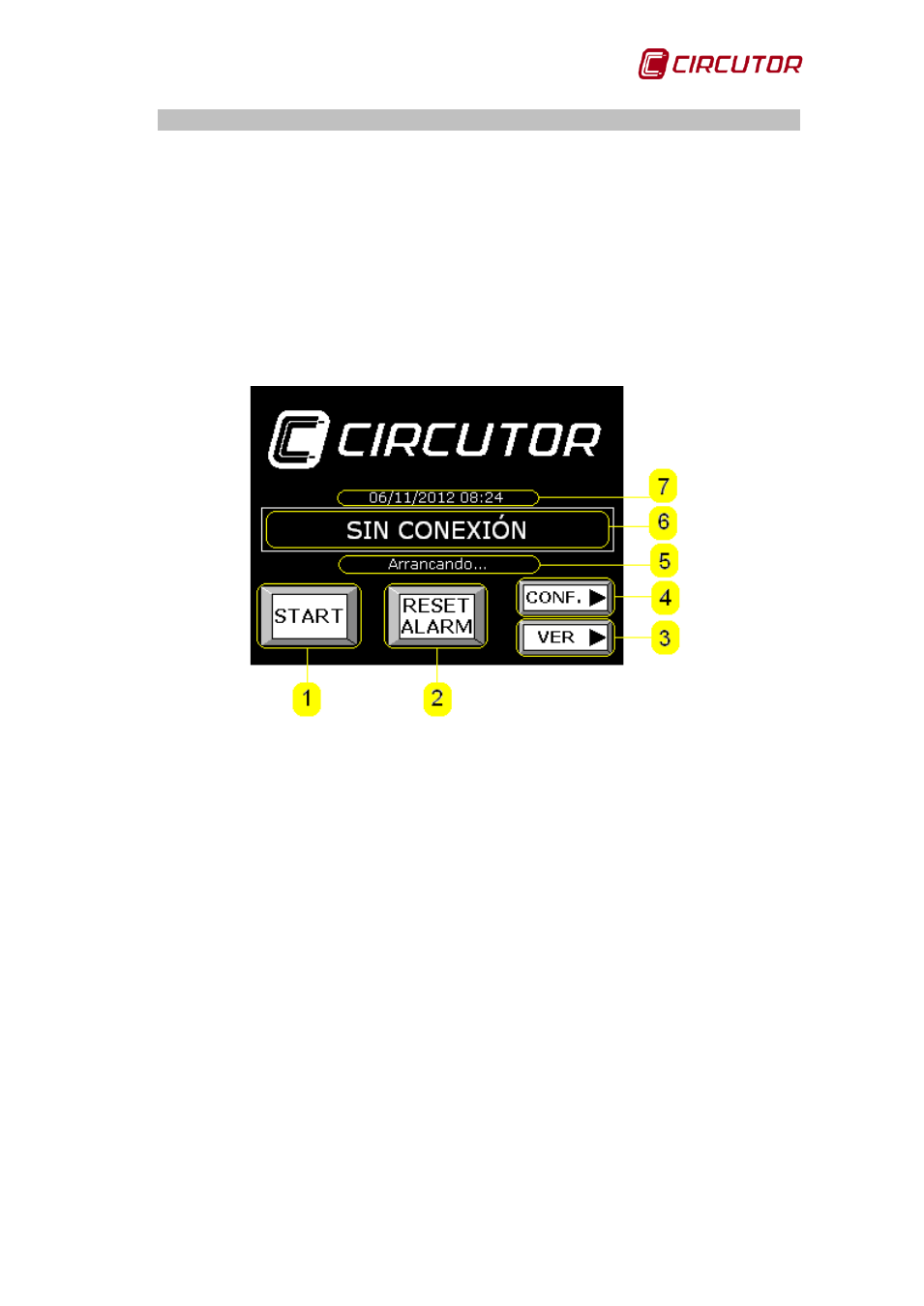

Figura 33: Pantalla principal.
Tal y como podemos ver en la Figura 33 podemos diferenciar las siguientes
partes:
1- Tecla START/STOP: Tecla de arranque y parada del filtro activo. El AFQ-
4W debe estar en el estado “PARADO” para poder arrancarlo.
2- Tecla RESET ALARM: Tecla de rearme de alarma. Si la causa de la
alarma ha sido solucionada, con esta tecla podemos volver a arrancar el
equipo.
3- Tecla VER: Acceso a las pantallas de visualización.
4- Tecla CONF.: Acceso a las pantallas de configuración.
5- Mensaje con Información adicional del estado del AFQ-4W: El ANEXO A:
MENSAJES DEL DISPLAY contiene una explicación de todos los mensajes
que pueden aparecer junto con el estado del filtro. Esta información
resulta de especial utilidad para detectar y solucionar problemas de
funcionamiento del equipo y para conocer las condiciones de trabajo del
mismo.
