6- Mensaje indicando el estado del filtro ( Tabla 6 ) :
Mensaje Estado
SIN CONEXIÓN Estado inicial del display.
NO CONDICIONES INICIALES
No se cumplen las condiciones iniciales para el
arranque del AFQ-4W.
PARADO El AFQ4W está parado y preparado para arrancar.
MARCHA El AFQ-4W está funcionando
ALARMA El AFQ-4W está en alarma.
Tabla 6: Mensajes del estado del filtro.
7- Fecha y hora: Visualización de la fecha y la hora del equipo.
4.2.2.- PANTALLAS DE VISUALIZACIÓN
Al apretar la tecla VER en la pantalla inicial ( Figura 33 ), accedemos a la pantalla
general de visualización ( Figura 34 ), a partir de esta pantalla podemos acceder a
todas las pantallas de visualización.

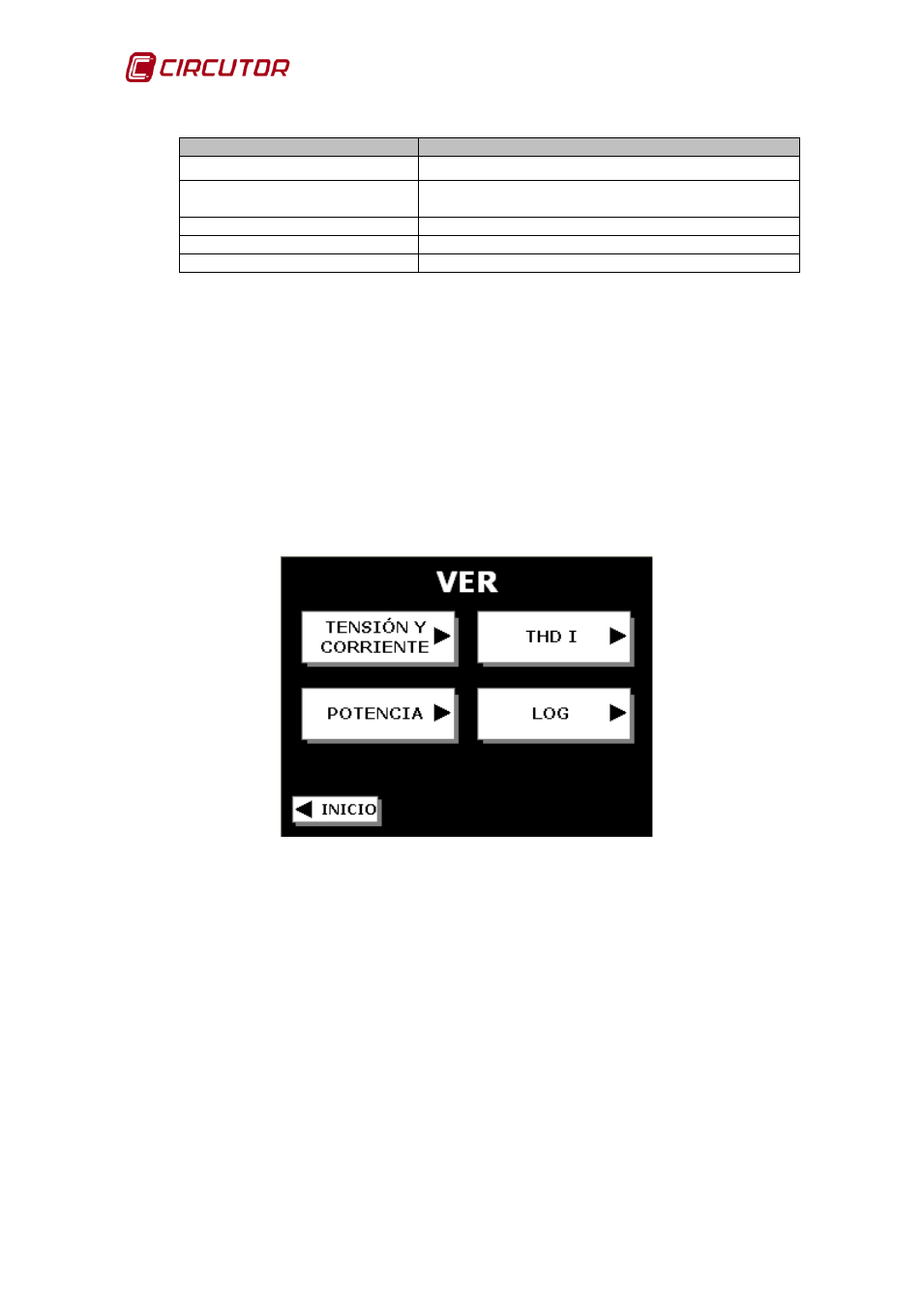

Figura 34: Pantalla general de visualización.
Las pantallas de visualización están organizadas en 4 grupos:
• Tensión y corriente: en esta opción tenemos acceso a la pantalla de
visualización de tensiones y corrientes.
• Potencia: Acceso a la pantalla de visualización de potencias.
• THD I: Acceso a la pantalla de visualización de la distorsión armónica
total de la corriente de carga y de red.
• LOG: Acceso a la pantalla de visualización del histórico de alarmas.
La tecla Inicio nos da acceso a la pantalla inicial.
