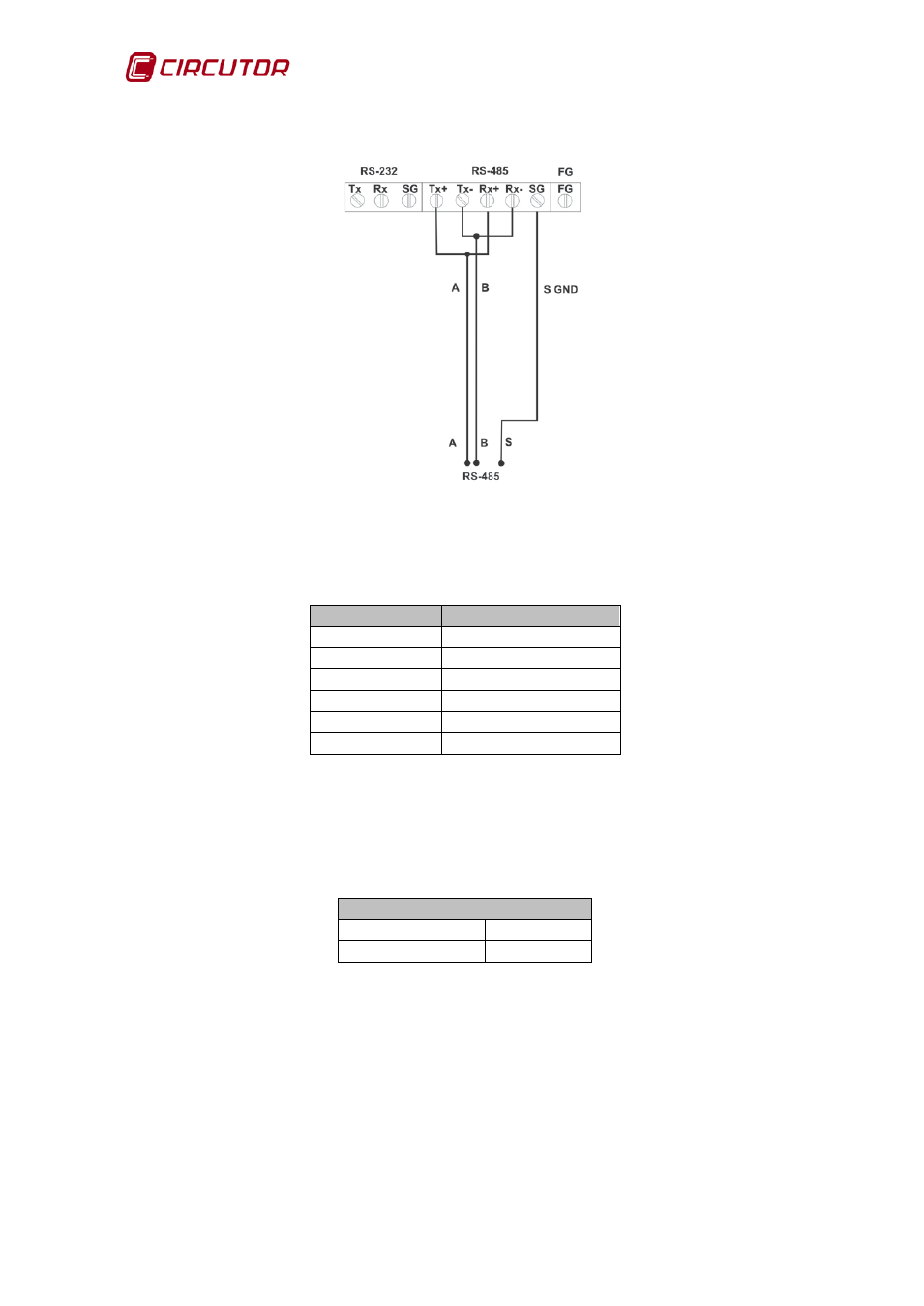

La conexión RS-485 se muestra en la Figura 63 :
Figura 63: Conexión RS-485.
Podemos ver la configuración Modbus del AFQ-4W en la Tabla 8 :
Variable Valor
Protocolo MODBUS RTU esclavo
Nº de periferico 2
Baud Rate 9600
Paridad No
Bits de datos 8
Bits de Stop 1
Tabla 8: Configuración Modbus.
Las funciones Modbus permitidas son ( (1) Valores expresados en Hexadecimal
Tabla 9):
Funciones Modbus permitidas
(1)
Lectura (R) 03
Escritura (W) 10
(1)
Valores expresados en Hexadecimal
Tabla 9: Funciones Modbus permitidas
