AFQ-4W
Manual de Instrucciones 45
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de THD(I).
Con la tecla L1 nos da acceso a la pantalla del THD de la corriente de carga de
la fase 1.
4.2.2.4.4.- Pantalla de visualización del THD de la corriente de red de la
fase 1
En esta pantalla ( Figura 45 ) visualizamos el THD(I) de la red de la fase 1.

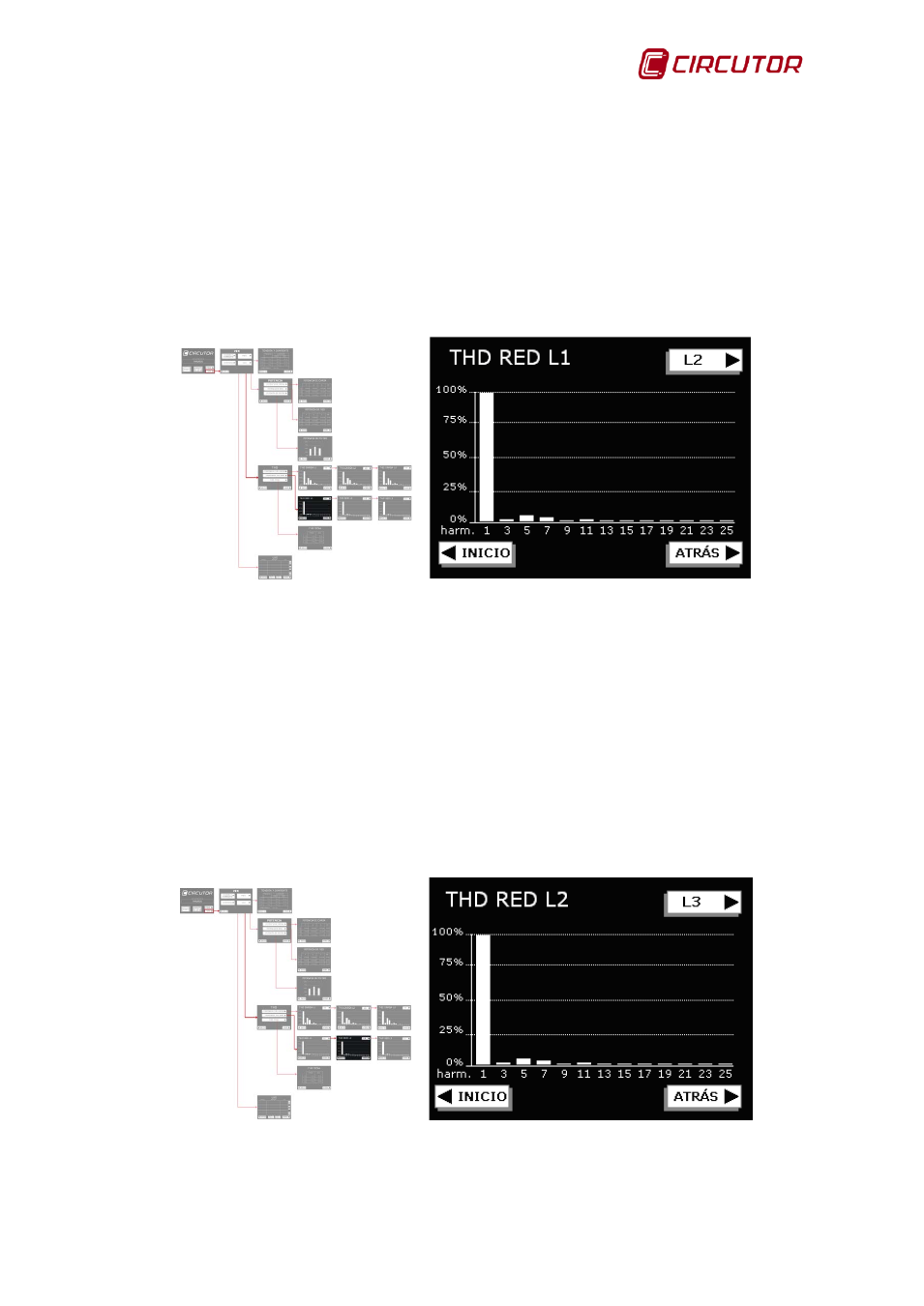

Figura 45: Pantalla de visualización de los THD de la corriente de red de la fase 1.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de THD(I).
Con la tecla L2 nos da acceso a la pantalla del THD de la corriente de red de la
fase 2.
4.2.2.4.5.- Pantalla de visualización del THD de la corriente de red de la
fase 2
En esta pantalla ( Figura 46 ) visualizamos el THD(I) de la red de la fase 2.
Figura 46: de visualización de los THD de la corriente de red de la fase 2.
