3.5.- CONEXIONADO
Todos los cables de potencia y de lectura de corriente deben entrar al
armario eléctrico por la tapa que hay en la parte inferior
garantizando la IP y la protección del usuario contra las partes del
armario con tensiones elevadas( Figura 15 )

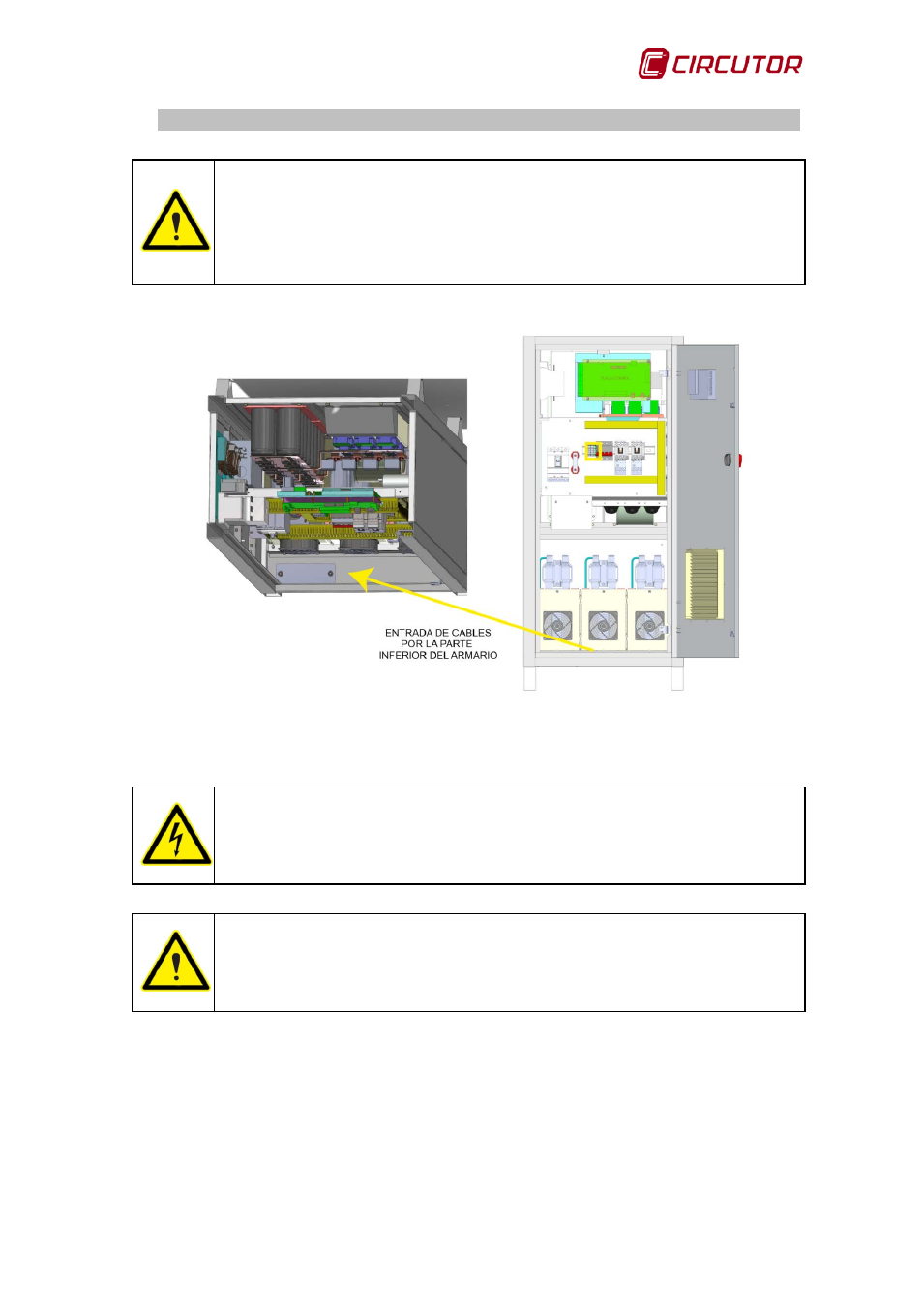

Figura 15: Entrada de los cables por la parte inferior del armario.
Realizar mecanizados fuera de la zona habilitada para ello
( Figura 15 ) pone en riesgo la integridad del equipo y de los
usuarios, así como la perdida de la garantía.
Mecanizar la tapa de la entrada de cables fuera del armario, para
evitar que las virutas del mecanizado puedan afectar al
funcionamiento del AFQ.
Para realizar las conexiones eléctricas del armario hay que seguir el esquema
de conexión de la Figura 16 :
