AFQ-4W
52 Manual de Instrucciones
 Si el equipo está configurado con el algoritmo de control 1 (Modo
frecuencial), (ver apartado 4.3.3.- CONFIGURACIÓN DE PARÁMETROS
Seleccionar los armónicos que se desean neutralizar del 3º al 25º. (3º,
5º, 7º por defecto)
 Si el equipo está configurado con el algoritmo de control 2 (Modo
temporal),( ver apartado 4.3.3.- CONFIGURACIÓN DE PARÁMETROS
podemos (utilizar esta opción solamente si su proveedor se lo
recomienda) :
• Dejar todos los armónicos sin seleccionar. Automáticamente el
AFQ-4W realizará un filtrado de todos los armónicos del 3º al 50º.
• Seleccionar los armónicos que NO se desean filtrar. Los armónicos
seleccionados no serán filtrados.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla de modo de trabajo.
Con la tecla Bloquear/Desbloquear parámetros, bloqueamos o
desbloqueamos los parámetros de configuración. (Ver apartado 4.3.6)
4.3.2.3.- ACTIVACIÓM ALARMAS

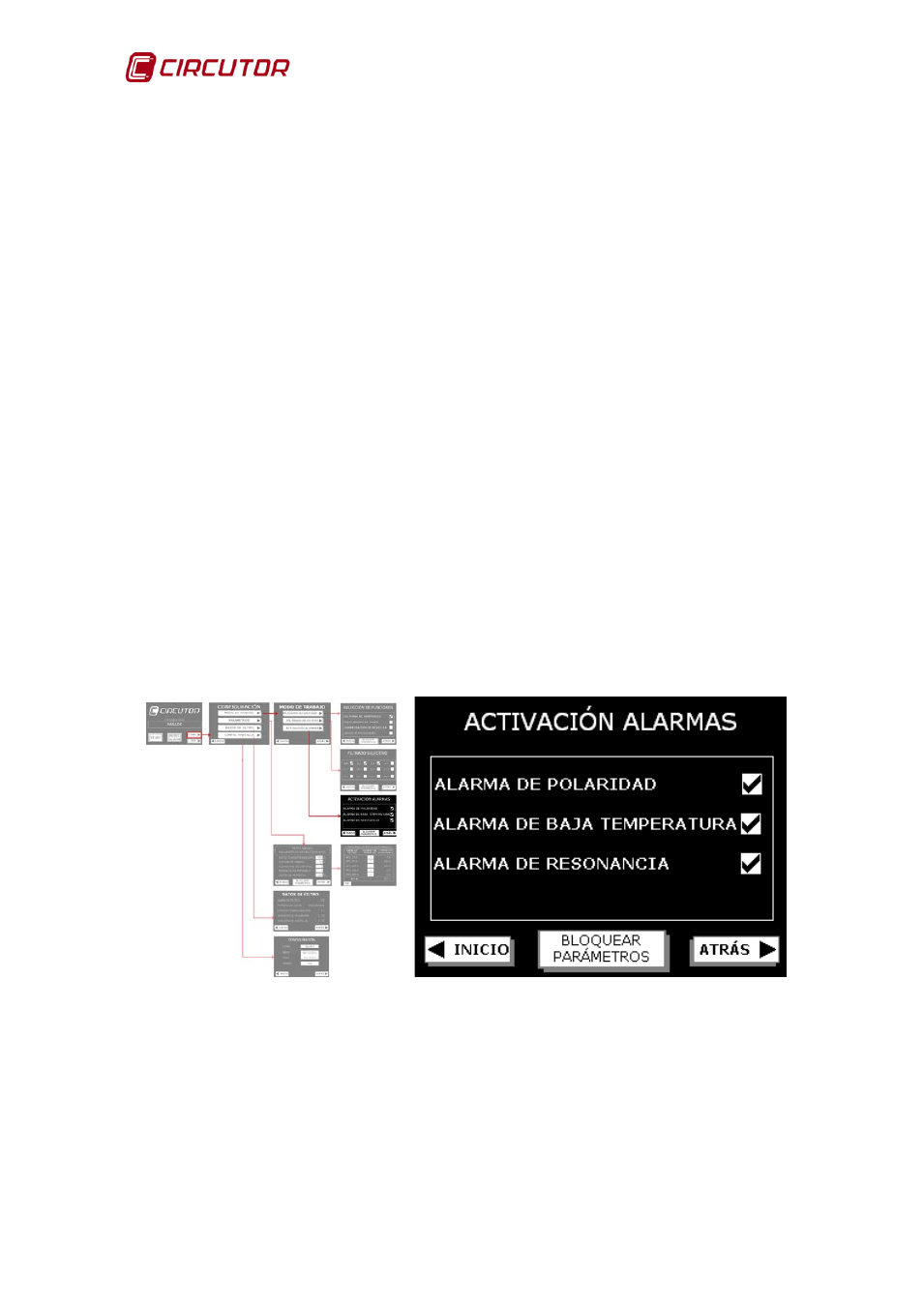

En esta pantalla ( Figura 55 ) controlamos las diferentes alarmas:
Figura 55: Pantalla de activación de alarmas.
Alarma de polaridad:
Con la alarma de polaridad habilitada, el filtro activo detecta el sentido de la
corriente de los transformadores de medida de carga y en el caso de detectar
inversión de polaridad (corriente hacia la red) vuelve a las condiciones iniciales
y arranca de nuevo con las nuevas condiciones en la medida de la corriente. En
caso de cargas regenerativas que temporalmente inyectan corriente a la red, se
