5.2.1. VENTILADORES DE REFRIGERACIÓN DE LAS INDUCTANCIAS
5.2.1.1. MODELOS AFQ-4W-25 A / 50 A / 100 A
Para la sustitución de los ventiladores de refrigeración de las inductancias en los
modelos AFQ-4W-25A, AFQ-4W-50A y AFQ-4W-100A debemos seguir las
siguientes instrucciones:

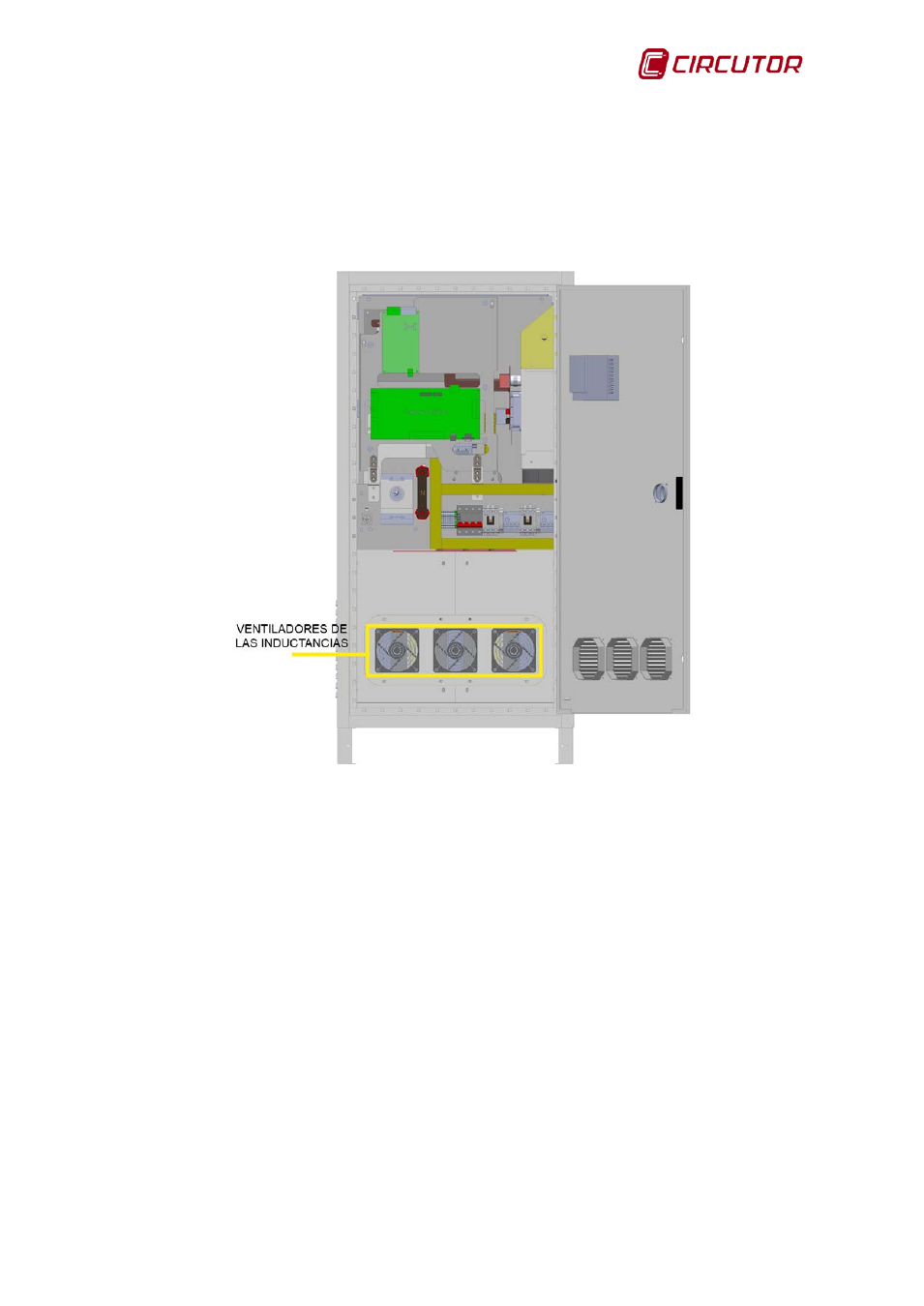

Figura 65: Posición de los ventiladores de las inductancias en los modelos AFQ-4W-25,
AFQ-4W-50 y AFQ-4W-100.
1.- Poner el AFQ-4W en modo STOP y abrir el interruptor general
(posición OFF).
2.- Esperar 5 minutos que se descargue la energía acumulada en los
condensadores.
3.- Abrir el armario del AFQ-4W y desconectar la alimentación de los
ventiladores. (Figura 66)
Los terminales de alimentación se encuentran en la esquina inferior izquierda
del ventilador. Sujetar firmemente el terminal y tirar para desconectarlo.
