AFQ-4W
Manual de Instrucciones 51
saturación de la corriente de filtro por sobrecarga. Con la función “orden de
prioridades” deshabilitada, se prioriza el filtrado de armónicos de corriente y se
penaliza la compensación de reactiva y el equilibrado en caso de sobrecarga. Si
se activa “orden de prioridades”, se priorizará el equilibro de corrientes entre
fases y la compensación de corriente reactiva por delante de la neutralización
de armónicos. (Esta opción no está habilitada por defecto.)
Orden de prioridades
P
RI
O
RI
DAD
-
+
OFF ON
Filtrado armónicos
Equilibrado de fases +
compensación reactiva
Equilibrado de fases +
compensación
reactiva
Filtrado armónicos
Tabla 7: Configuración del orden de prioridades.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla de modo de trabajo.
Con la tecla Bloquear/Desbloquear parámetros, bloqueamos o
desbloqueamos los parámetros de configuración. (Ver apartado 4.3.6)
4.3.2.2.- FILTRADO SELECTIVO

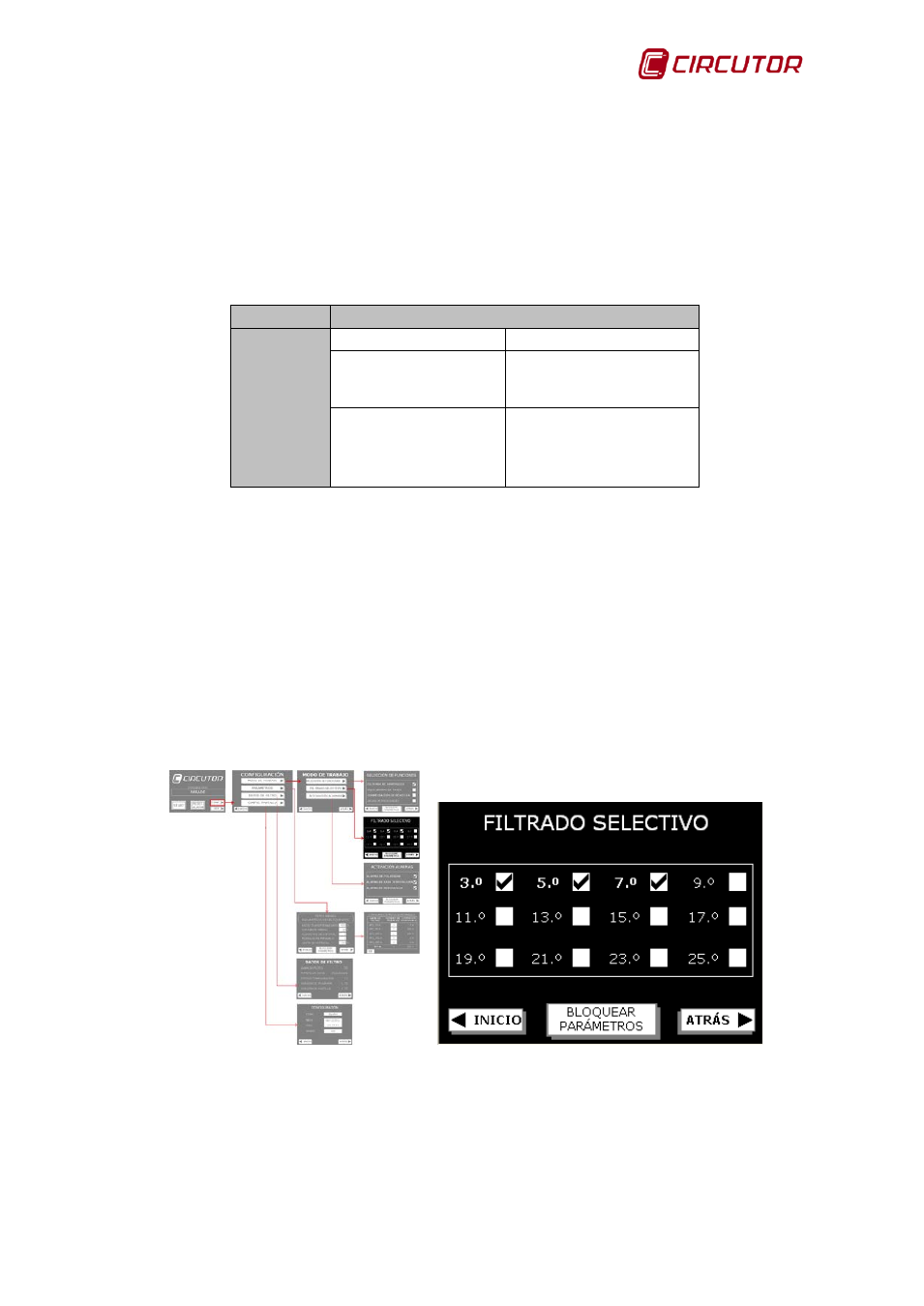

En esta pantalla ( Figura 54 ) seleccionamos los armónicos a filtrar:
Figura 54 : Pantalla de filtrado selectivo.
