AFQ-4W
Manual de Instrucciones 71
3.-Desmontar la placa de protección y abatir el panel frontal que sujeta las
placas electrónicas. ( Figura 76 )

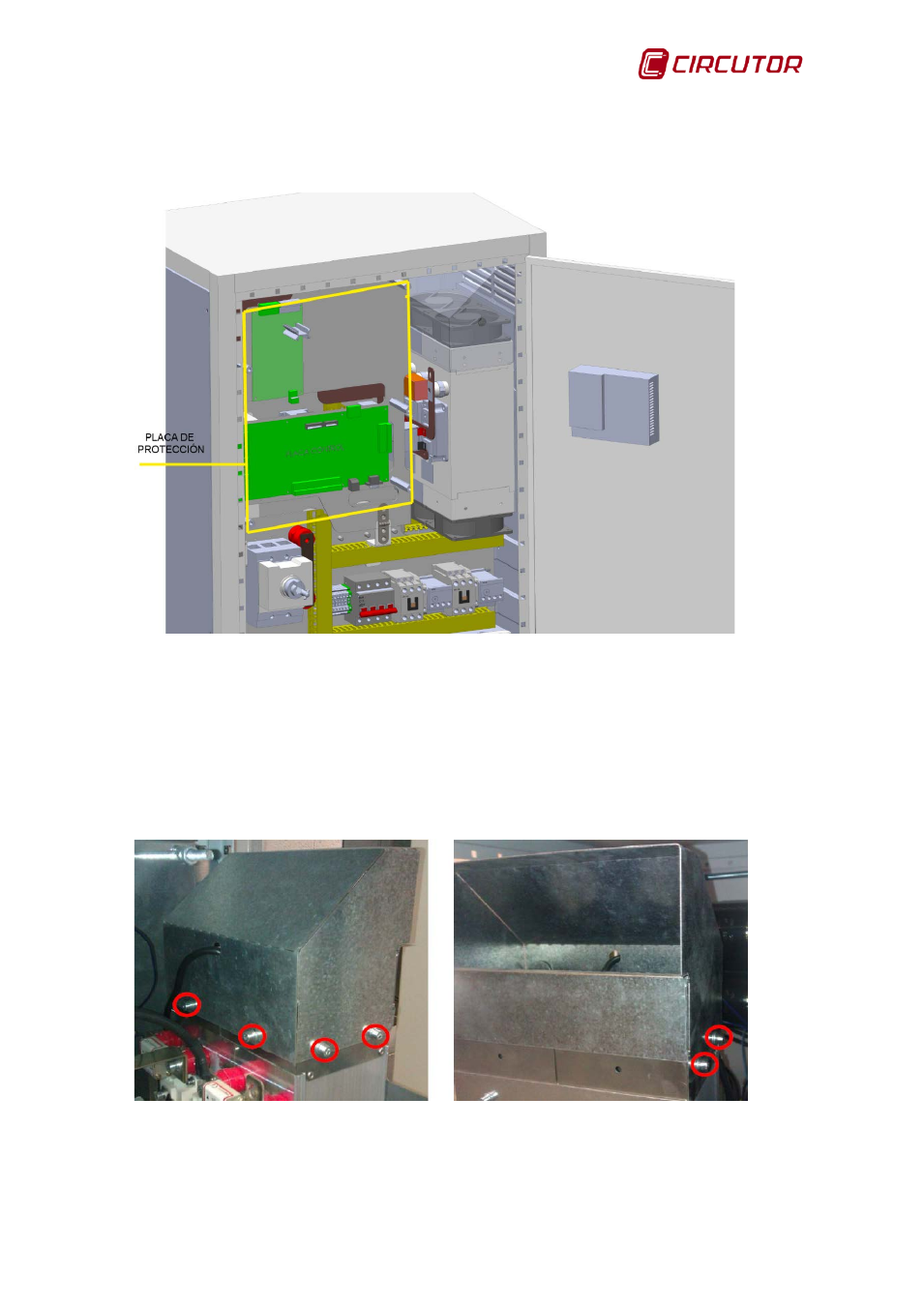

Figura 76: Posición de la placa de protección ( AFQ-4W-25 y AFQ-4W-50)
4.- Desmontar la tapa lateral derecha del armario.
VENTILADORES SUPERIORES
5.- Retirar las fijaciones de la campana extractora para acceder a los
ventiladores superiores. ( Figura 77 )
Figura 77: Retirar las fijaciones de la campana extractora.
