AFQ-4W
Manual de Instrucciones 73
VENTILADORES INFERIORES
12.- Quitar el cable de alimentación de los ventiladores de la parte inferior del
radiador. ( Figura 80 )

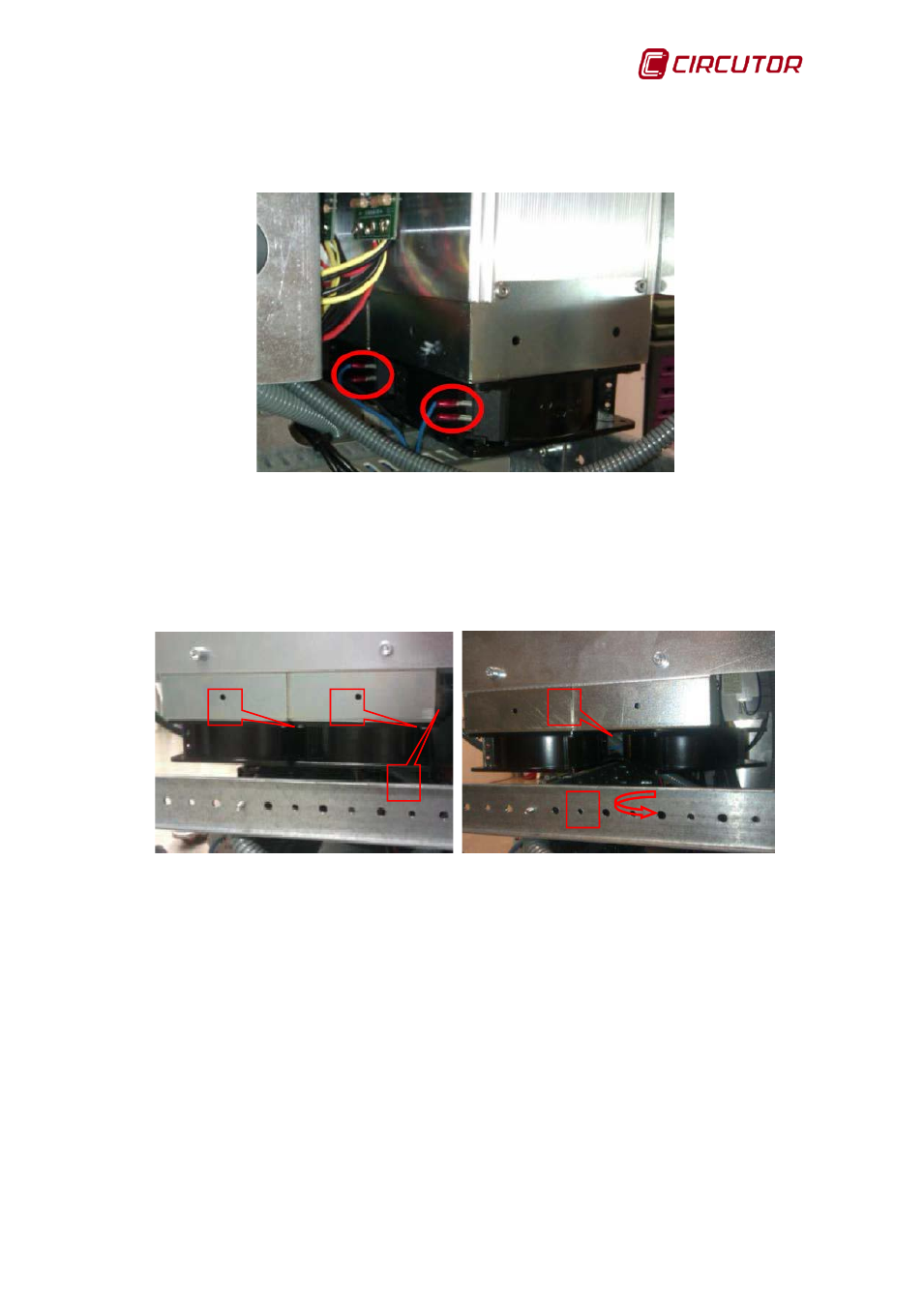

Figura 80: Quitar el cable de alimentación
13.- Acceder a los ventiladores desde el lateral y retirar las fijaciones del
ventilador de la derecha. Se recomienda seguir los pasos descritos en la
Figura 81 .
Figura 81: Retirar las fijaciones del ventilador de la derecha.
14.- Retirar el ventilador de la izquierda destornillando las cuatro fijaciones.
15.- Reemplazar el ventilador de la izquierda por uno nuevo.
16.- Reemplazar el ventilador de la derecha.
17.- Conectar los cables de alimentación de los ventiladores.
18.- Levantar y fijar la plancha frontal.
19.- Fijar la placa de protección.
20.- Fijar la tapa laterar.
21.- Arrancar el equipo y comprobar que los ventiladores funcionan
correctamente.
