AFQ-4W
22 Manual de Instrucciones

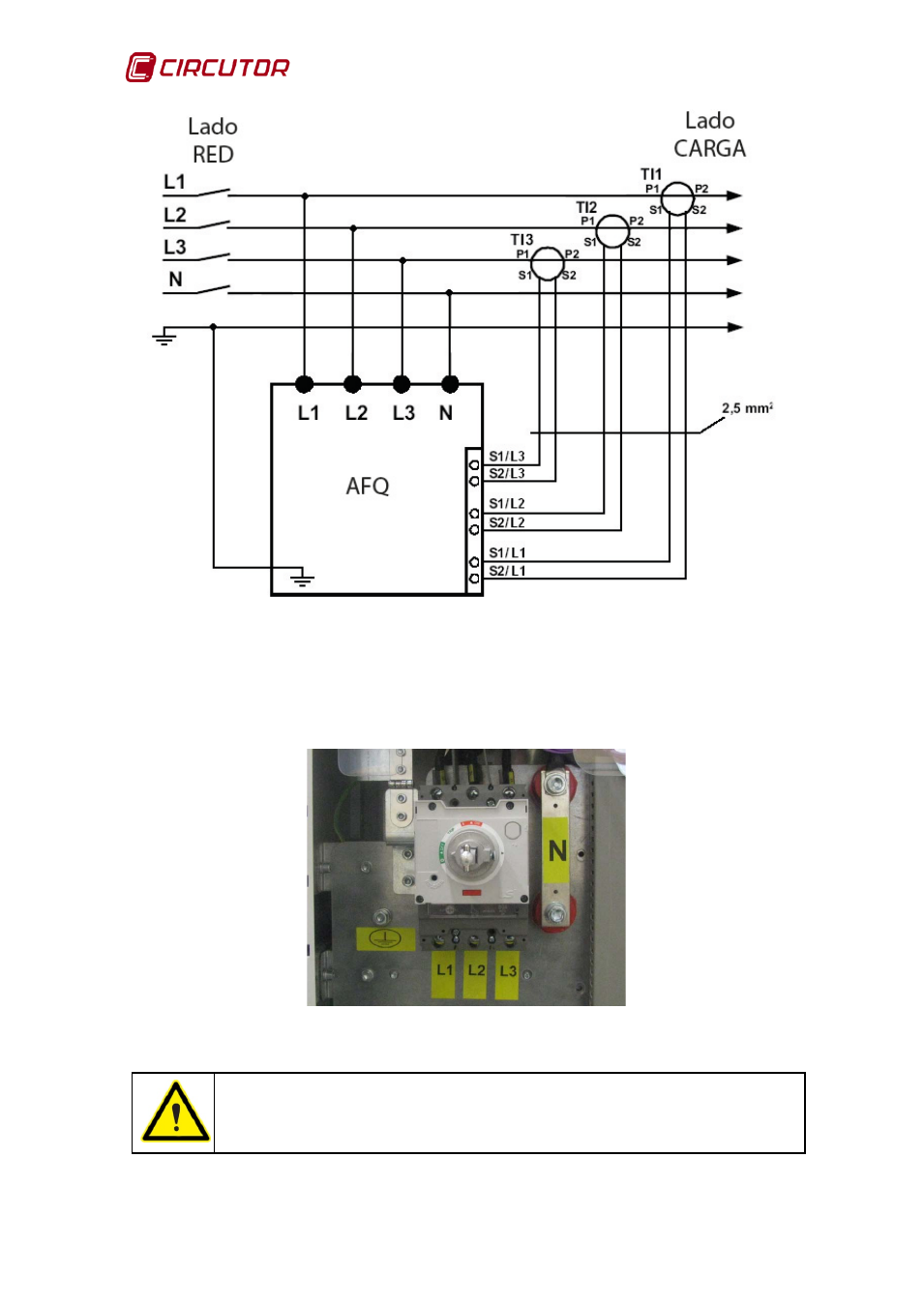

Figura 16: Esquema de conexión del AFQ-4W.
3.5.1. CONEXIÓN DE LA RED TRIFÁSICA CON NEUTRO
Las conexiones de la red trifásica con Neutro (L1, L2, L3, N y Tierra) están
Identificadas dentro del filtro activo tal y como se muestra en la
Figura 17: Puntos de conexión de la red en el AFQ-4W.
Usar cables de la sección adecuada según la corriente nominal del
filtro.
