15.5 Puerto de acceso medidor de vacío con 9 polos (opción)
El puerto de acceso facilita conexiones eléctricas para bajas
tensiones o sensores entre el interior y el exterior de la cámara.
Se suministra para la salida exterior un enchufe de 9 polos.

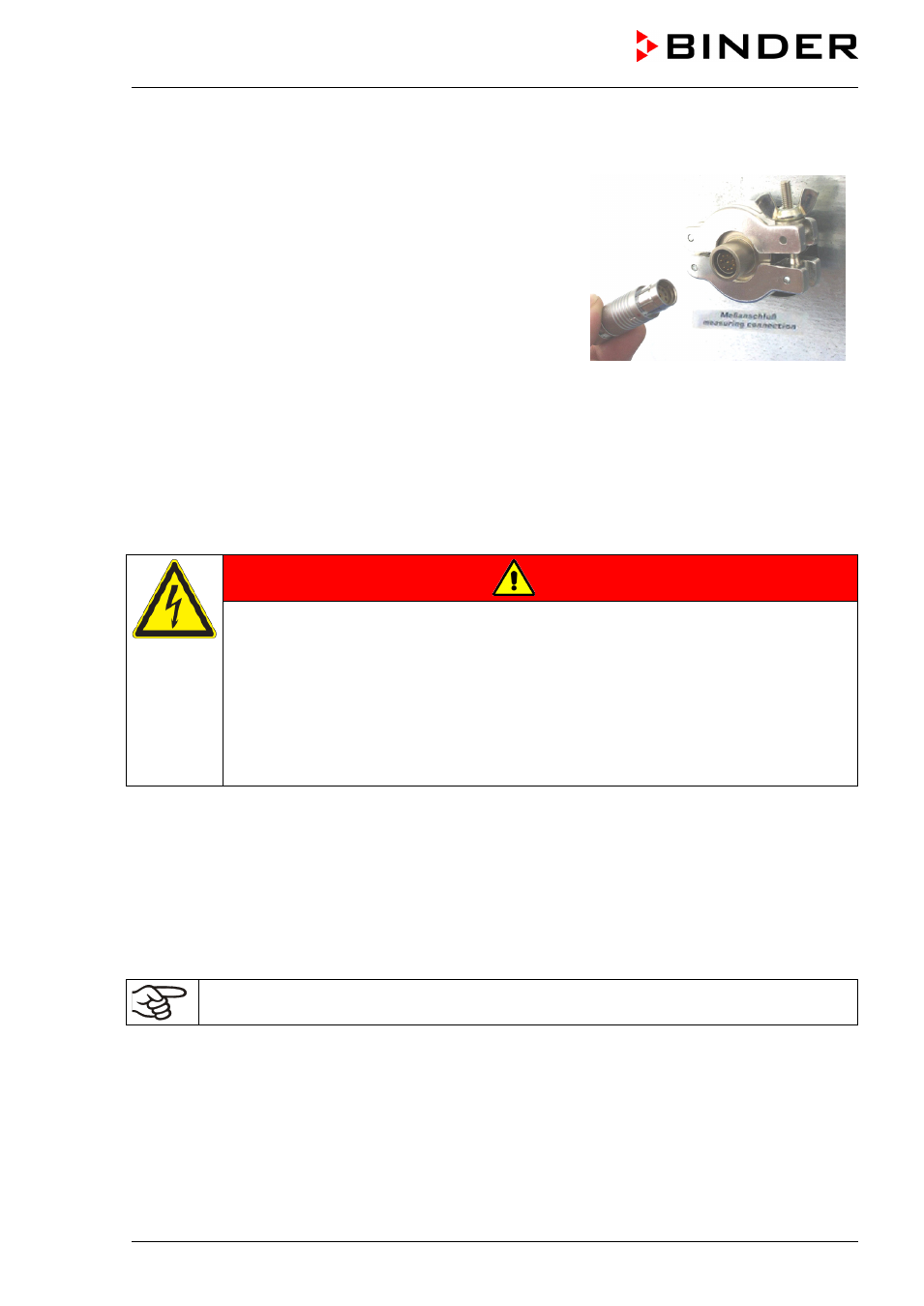

Fig. 28: Conexión de medición (15) con puerto de acceso
y enchufe suministrado
Conexiones al puerto de acceso medidor
•
En la parte interior del puerto de acceso se pueden soldar hasta 9 cables. Las conexiones de la parte
interior deben estar aisladas entre ellas y tener toma tierra. Utilice soldadura de 300 °C.
• Los 9 polos son conducidos al exterior a través del puerto de acceso. Aquí se pude conectar el equi-
po unido con el enchufe suministrado.
Carga máxima de los polos: 42 V AC/DC - 2A
PELIGRO
Peligro por descarga eléctrica
Peligro de muerte.
Deterioro de los polos y de la caja de conexiones.
∅
NO sobrepasar la carga máxima de 42 V AC/DC, 2 A.
∅ NO conectar equipos con cargas superiores.
 Conexiones de la parte interna aisladas entre sí y con toma tierra. Utilizar soldaduras
de 300 °C.
15.6 Software de comunicación APT-COM™ 3 DataControlSystem (opción)
El equipo está equipado de serie con una interfaz RS 422 (9), a la cual se puede conectar el software de
comunicación APT-COM™ 3 DataControlSystem de BINDER para su conducción y programación, así
como para el registro y representación de los datos de temperatura. El regulador se puede programar de
forma gráfica por medio de un ordenador. El sistema APT-COM™ facilita la conexión en red de hasta 30
equipos. Se puede obtener mayor información en el manual de funcionamiento del software de comuni-
cación APT-COM™ 3.
El modo de interfaz debe estar regulado a “Modbus” en el nivel del usuario (Cap. 10).
Ubicación de los pins de la interfaz RS 422 (9): Pin 2: RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: toma tierra
