VDL (E2.1) 04/2014 página 74/108
Si el limitador de temperatura ha desconectado el equipo, lo cual se reconoce por una luz de alarma roja
que se ilumina (2a), se deben seguir los siguientes pasos:
•
Desconectar el equipo de la red
• Un técnico debe buscar el origen del problema y solucionarlo
• Resetear el limitador de temperatura pulsando la tecla de reseteado (2b)
• Volver a poner el equipo en funcionamiento tal y como se describe en el Cap. 4.5.
Ajuste:
Para controlar a que temperatura reacciona el limitador de temperatura, conecte el equipo y gradúe el
valor teórico deseado en el regulador de temperatura.
La división en la salto de 1 a 10 corresponde a un rango de temperatura de 30 °C a 320 °C y sirve como
ayuda para el ajuste.
•
Ajustar el botón giratorio (2) del limitador de temperatura con 1moneda
hasta la posición final (posición10) (protección del equipo)
• Después de la regulación al valor teórico elegido, atrasar el botón
giratorio (2) hasta el punto de conexión (girar en sentido contrario a las
agujas del reloj)
• El punto de conexión se reconoce al encenderse la luz roja de alarma
(2a), la tecla de reseteado (2b) salta.
• El ajuste óptimo del limitador de temperatura se obtiene girando el
botón giratorio en el sentido de las agujas del reloj una graduación de
la salto.
• Introducir de nuevo la tecla de reseteado (2b).

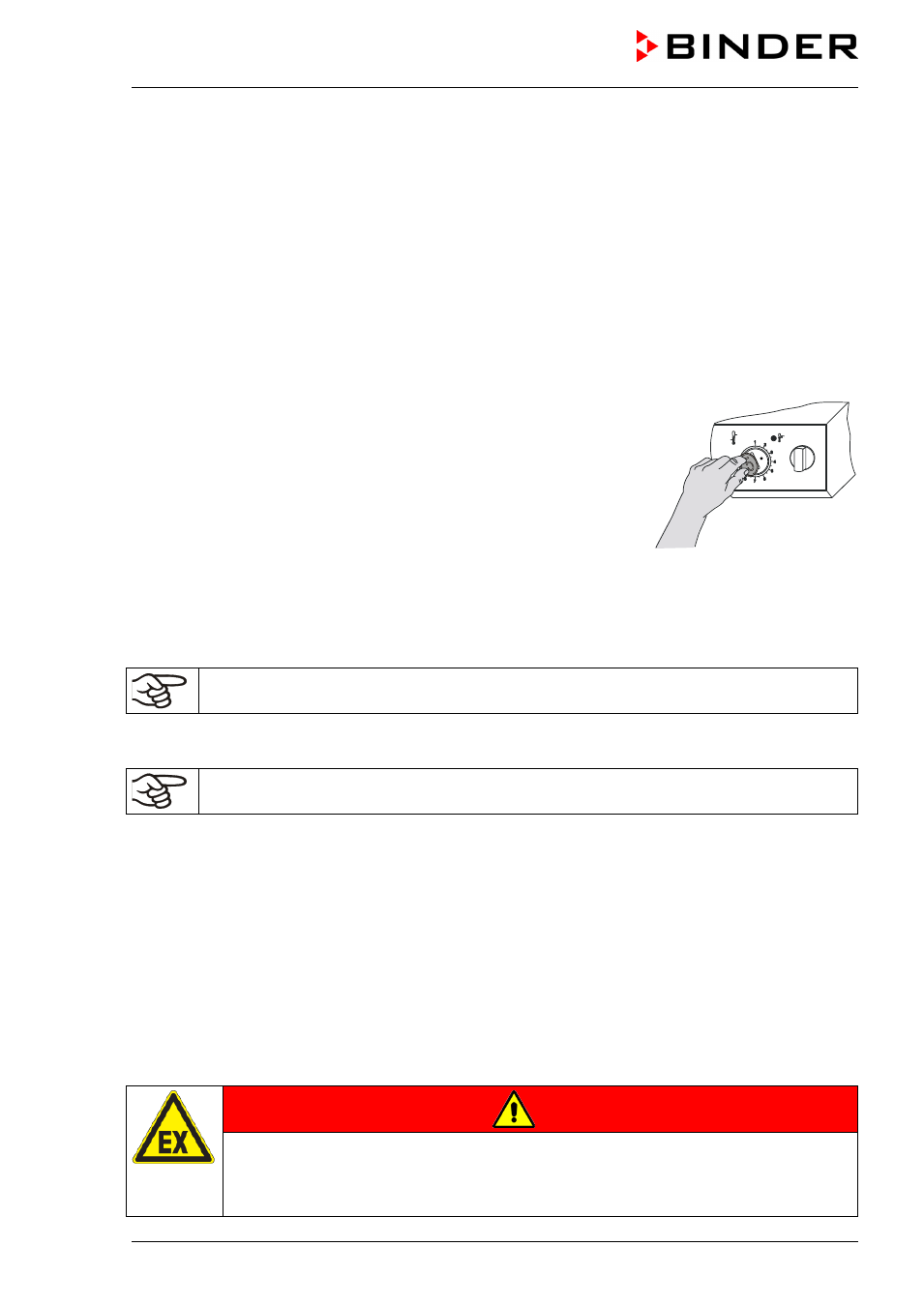

Fig. 17:
Ajuste del limitador de tem-
peratura clase 2
El equipo sólo estará activo cuando se pulse la tecla de reseteado (2b).
Si reacciona el limitador de temperatura se ilumina la luz roja de alarma (2a), la tecla de reseteado (2b)
se dispara y el equipo se desconecta permanentemente.
Examinar regularmente el ajuste y adaptar las modificaciones del valor teórico.
Ejemplo:
Se debe secar una sustancia con una temperatura de ignición de 160 °C
Según la tabla indicativa de “ajuste de temperatura” (Cap. 2.5) la temperatura máxima de secado permi-
tida es de 85 °C. Regule el limitador de temperatura como máximo a 85 °C.
El ajuste del regulador de temperatura RD3 tampoco puede sobrepasar este valor.
Según la IEC/CEI 60079-14 este equipo no esté previsto para las temperaturas de las clases T4, T5 y
T6. En este equipo sólo se pueden introducir sustancias cuya temperatura de ignición esté por encima
de los 135 °C.
Este equipo no es adecuado para el secado de sustancias cuya temperatura de ignición esté por debajo
de los 135 °C.
PELIGRO
Peligro de explosión.
Peligro de muerte.
∅
NO introducir sustancias en el equipo con temperatura de ignición <135 °C.
