VDL (E2.1) 04/2014 página 57/108

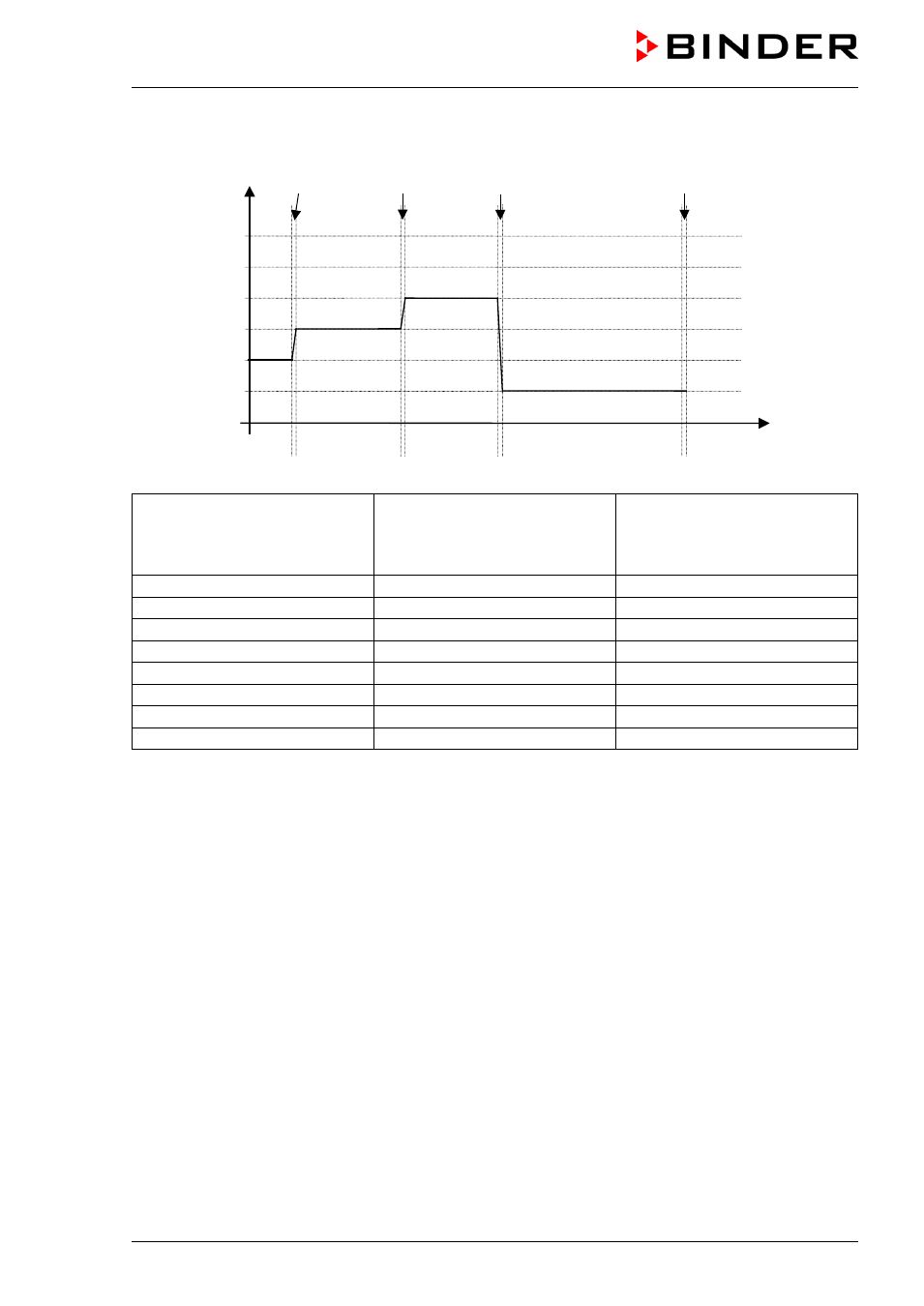

Ejemplo de una introducción de programa como salto de valor teórico:
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
Tabla de programación en referencia al gráfico (en ajuste estándar “rampa”):
Sección
SEC
Valor teórico de
temperatura
[ °C]
TEMP
Duración de la sección
[hh.mm]
TIME
S01 40 00:30
S02 40 00:01
S03 60 01:30
S04 60 00:01
S05 80 01:00
S06 80 00:01
S07 20 03:20
S08 20 00:01
Los datos de una tabla de programación como esta sólo pueden ser introducidos en un regulador RD3
(Cap. 8.2).
El punto final de un ciclo debe ser programado anexionando una sección adicional con una duración de
por lo menos 1 minuto (en nuestros ejemplos son las secciones S05 para valor teórico en rampa y S08
en salto). De otra manera el programa finaliza una sección de tiempo antes ya que la línea de la progra-
mación está incompleta.
