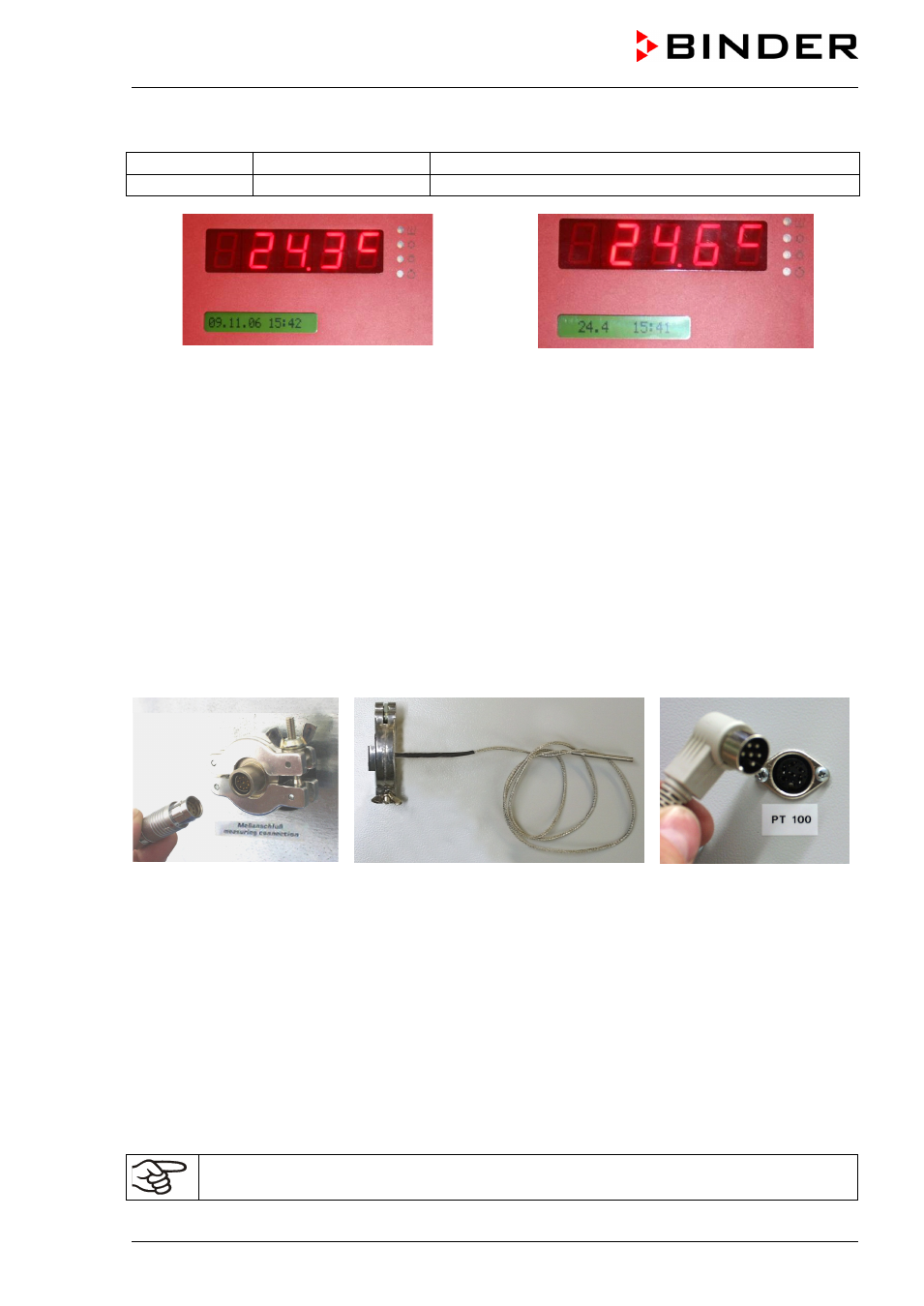

La temperatura objetiva se muestra en el display 2 del regulador RD3.
Display 1 señala p.ej. 24.6 C (valor actual de la temperatura)
Display 2 señala 24.4 15:41 (temperatura objetiva actual en °C, hora actual)
Fig. 23:
Display estándar
sin opción de indicación de temperatura objetiva
Fig. 24:
Display con opción de indicación de temperatura
objetiva
Los datos de temperatura objetiva se emiten al mismo tiempo junto con los datos de temperatura del
regulador de temperatura al interfaz RS 422 como segundo canal de medición y son recogidos así por el
software de documentación APT-COM™ DataControlSystem (opción, Cap. 15.6) de BINDER.
Organización y conexión del registro de temperatura objetiva
•
Introducir el sensor de temperatura Pt 100 a través de la conexión de medición (15) de atrás hacia el
espacio útil.
• Los 3 polos del sensor Pt 100 son dirigidos hacia el exterior a través de un puerto de acceso de me-
dición. De allí se realiza una conexión a un conector DIN (14) en la parte superior de la pared trasera
del equipo. La conexión se reconoce allí con “Pt100”. Por motivos de protección frente a explosiones
esta conexión eléctrica hacia el interior de la cámara se conduce a través de una triple barrera de se-
guridad con una conducción de máx. 1,6 voltios con toma tierra.
Fig. 25: Fig. 26: Fig. 27:
Empalme de medición (15)
con puerto de acceso
Enchufe para cable de cone-
xión al conector DIN “Pt 100”
Puerto de acceso de medición con aro
central universal y aro de borne DN 16,
con sensor de temperatura flexible Pt 100
Conexión Pt 100 (14) en la
parte trasera del equipo
Datos técnicos del sensor Pt 100:
•
Técnica de triple salto
• Clase B (EN 60751)
• Rango de temperatura hasta 300 °C
• Tubo protector de 45 mm de largo de acero, material no. 1.4501
Si la cámara está completamente cargada pueden aparecer variaciones en los tiempos de
calentamiento indicados.
