2.4 Conexiones parte trasera
(10) (14) (13) (9)
VDL 23
(10) (11) (12) (14) (13) (9)
VDL 53 / VDL 115

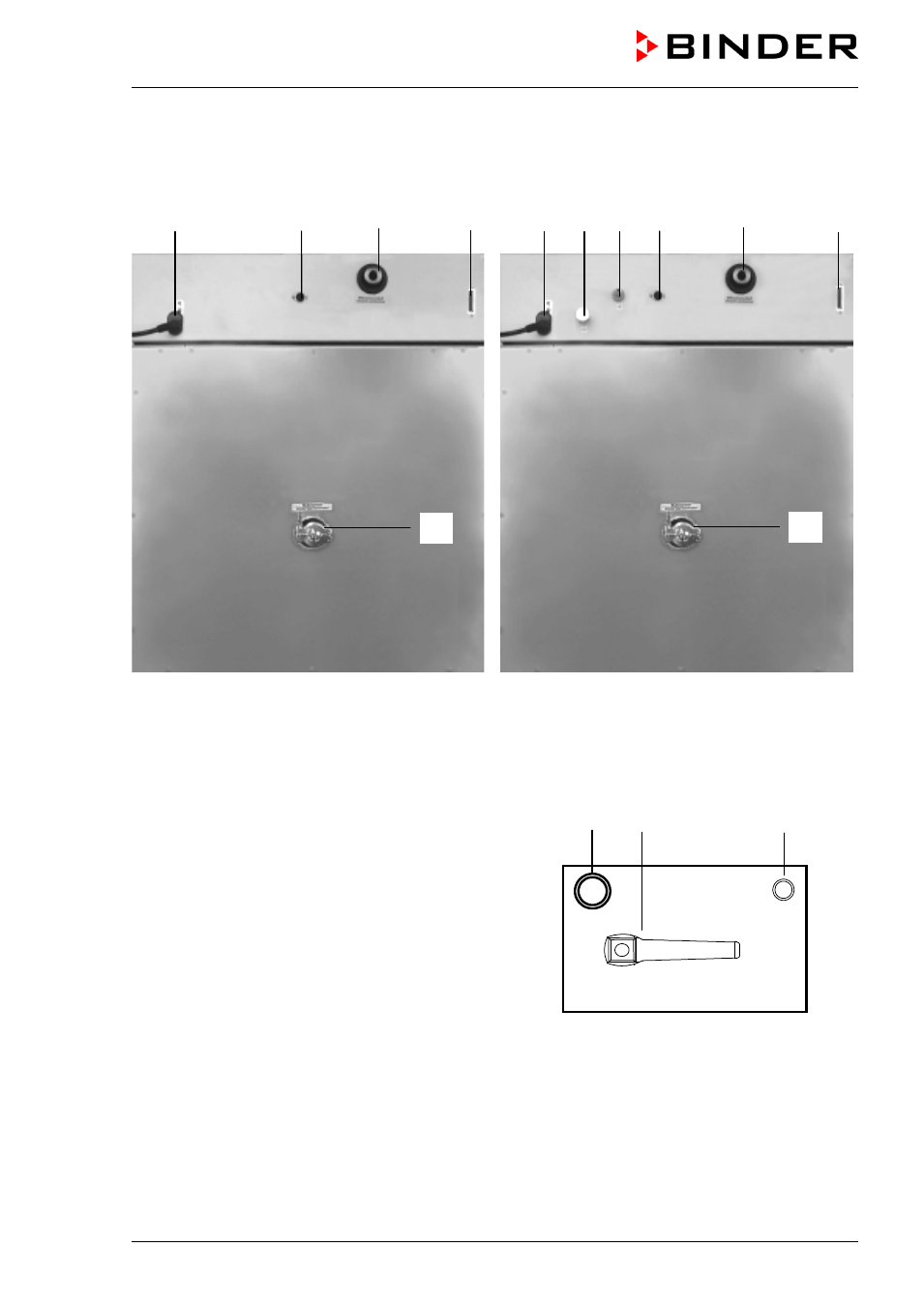

Fig. 7: Parte trasera VDL
(8) Válvula de cerrado del vacío
(9) Interfaz en serie RS 422
(10) Conexión a la red
(11) Conexión de gas inerte, Adaptador con rosca 8 mm
(12) Conexión de aire fresco (Tubo 8x1mm)
(13) Conexión de vacío, brida pequeña DN16
(14) Enchufe DIN „Object-Pt100“ (opcional) para cone-
xión de sensor Pt 100 (con opción de medición de
temperatura objetiva)
(15) Conexión de medición, brida pequeña DN16
(11) (8) (12)
VAC.OFF
VAC.ON
GAS
AIR
Fig. 8: Conexiones lado izquierdo VDL 23
(15) (15)
