Con el temporizador semanal activo:
En el Display 2 del regulador estarán indicadas la fecha actual y la hora, así como el estado actual
de conexión de los canales del temporizador semanal. Ejemplos:
15.05.06 13:52 - - 15.05.06 13:52 - � 15.05.06 13:52 � - 15.05.06 13:52 � �
Canal 1 y 2: apagado Canal1: apagado,
Canal 2: encendido
Canal1: encendido,
Canal 2: apagado
Canal1 y 2: encendido
(7a) LED Calentamiento activado
(7b) Sin función
(7c) Sin función
(7d)
LED brilla: Funcionamiento de
programa
LED parpadea: se sobrepasan o
no se alcanzan los límites tolera-
dos del valor fijado al inicio o del
funcionamiento de programa. En
funcionamiento de programa se
para el programa

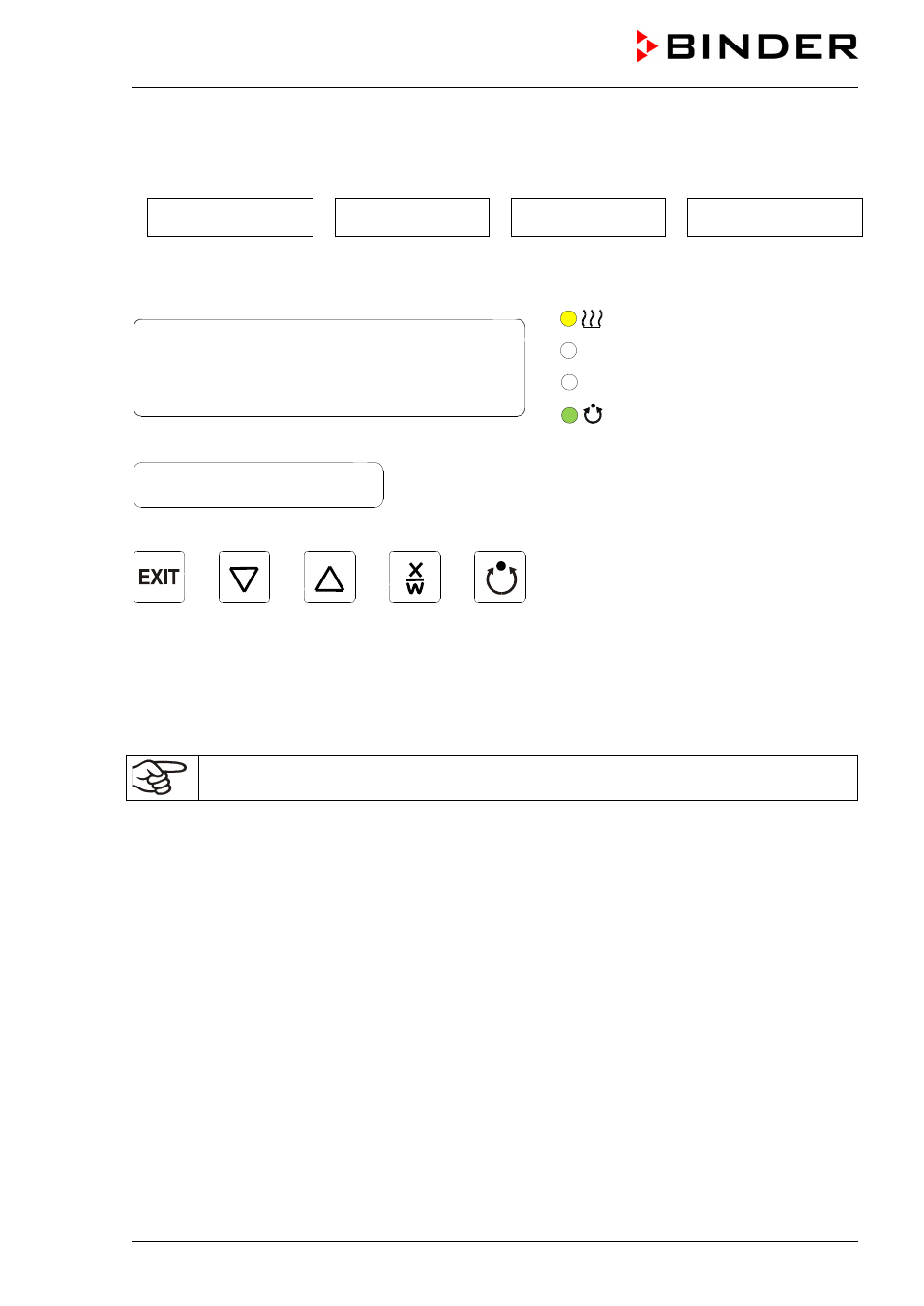

Fig. 14: Regulador programable RD3
Con el regulador programable RD3 se pueden programar ciclos de temperatura.
Se puede escoger entre dos programas con hasta diez secciones o un programa con hasta 20 seccio-
nes. (Ajuste en la sección del usuario, Cap. 10).
Al cambiar de 2 programas a 1 o a la inversa se borraran las programaciones preexistentes.
La duración de una sola sección del programa se pude ajustar alternativamente como máximo a 99 ho-
ras 59 min. o a 999 horas 59 min. (Ajuste en la sección del usuario, Cap. 10). Este ajuste será entonces
válido para todas las secciones del programa.
El procedimiento para la programación puede hacerse directamente a través del teclado del regulador o
a través del Software APT-COM™ 3 DataControlSystem (opción, Cap. 15.6), especialmente desarrollado
por BINDER, gráficamente en el ordenador.
5.2 Indicaciones generales
El regulador programable RD3 dispone de varios niveles de funciones:
Indicación normal / Funcionamiento de valor fijo:
•
Indicación del valor actual de temperatura momentáneo (Display 1) y de la fecha actual y la hora
(Display 2).
• El equipo se encuentra en funcionamiento de valor fijo. Los valores teóricos introducidos serán ajus-
tados y en su caso regulados.
Display 1
Display 2
