VDL (E2.1) 04/2014 página 27/108

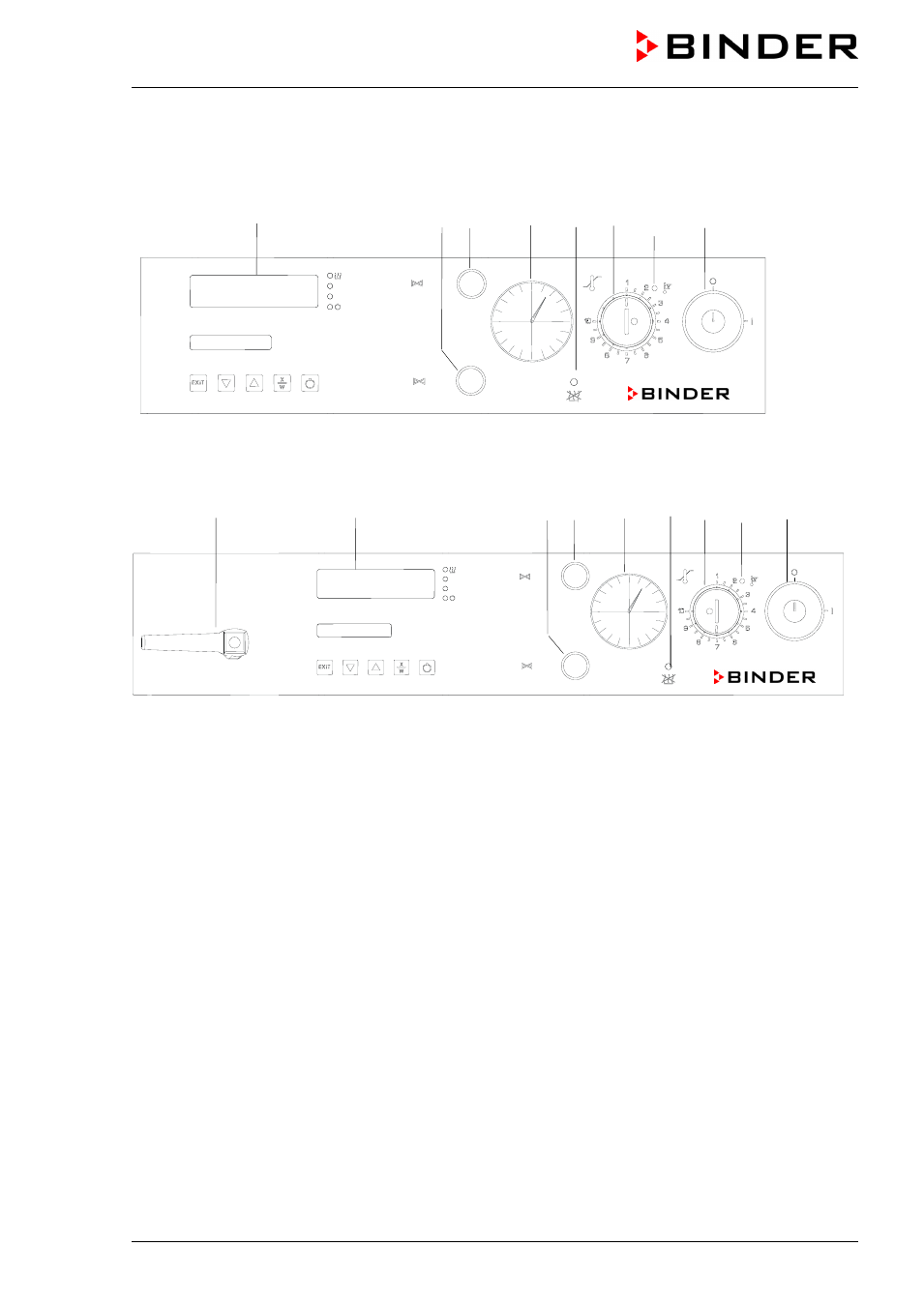

2.3 Cuadro de mandos VDL
(7) (6) (5) (3) (4) (2) (2a) (1)
Fig. 5: Cuadro de mandos VDL 23
(8) (7) (6) (5) (3) (4) (2) (2a) (1)
Fig. 6: Cuadro de mandos VDL 53/115
(1) Interruptor con llave (interruptor principal)
(2) Limitador de temperatura clase 2
(2a) Piloto de alarma rojo para limitador de temperatura
(3) Manómetro (indicador de presión)
(4) Piloto amarillo: no se permite el calentamiento
(5) Válvula de aireación (aire ambiental)
(6) Válvula dosificadora (gas inerte)
(7) Regulador programable RD3
(8) Válvula de cerrado del vacío
AIR
GAS
VAC.OFF
VAC.ON
AIR
GAS
